Penawaran sandwich panel hampir selalu datang dengan lampiran: sertifikat, lembar data, dan satu dua laporan uji. Masalahnya, dokumen itu jarang dibaca sampai habis. Pembeli membandingkan harga per meter persegi lalu memilih yang termurah, tanpa tahu bahwa dua penawaran tadi sebenarnya menjual produk berbeda. Tulisan ini membahas angka mana yang mengikat, standar mana yang memang berlaku untuk panel berinti insulasi, dan tanda bahaya ketika standar dikutip untuk produk yang salah.
Lima dokumen yang wajib ada sebelum tanda tangan
Brosur mengilap bukan dokumen teknis. Sebelum masuk ke angka, pastikan paket berikut lengkap:
- Mill certificate pelat baja kulit: tebal, mutu, dan massa lapisan per gulungan.
- Lembar data produk dengan konduktivitas termal dan nilai U terdeklarasi.
- Tabel beban dan lendutan per ketebalan dan per bentang.
- Laporan uji api lengkap dengan nomor laporan dan nama laboratorium.
- Declaration of Performance bila panel dipasarkan dengan tanda CE.
EN 14509 adalah standar harmonis untuk panel insulasi berkulit logam dua sisi yang memikul beban sendiri. Menurut penjelasan laboratorium notifikasi Applus+ dan Tecnalia, pabrikan wajib menetapkan karakteristik yang relevan dengan pasar lalu mendeklarasikannya lewat Declaration of Performance di bawah skema AVCP. Katalog proyek DIN kini memuat draf prEN 14509-1:2025 dan prEN 14509-2:2025 yang memecah standar itu menjadi dua bagian, tetapi keduanya masih berstatus draf.
Mill certificate baja: angka yang menentukan harga
Di sinilah selisih harga paling sering bersembunyi. Pelat kulit panel di pasar Indonesia umumnya 0,3 sampai 0,5 mm, dan selisih 0,05 mm berpengaruh pada kekakuan panel, daya cengkeram sekrup, serta biaya bahan baku per meter persegi.

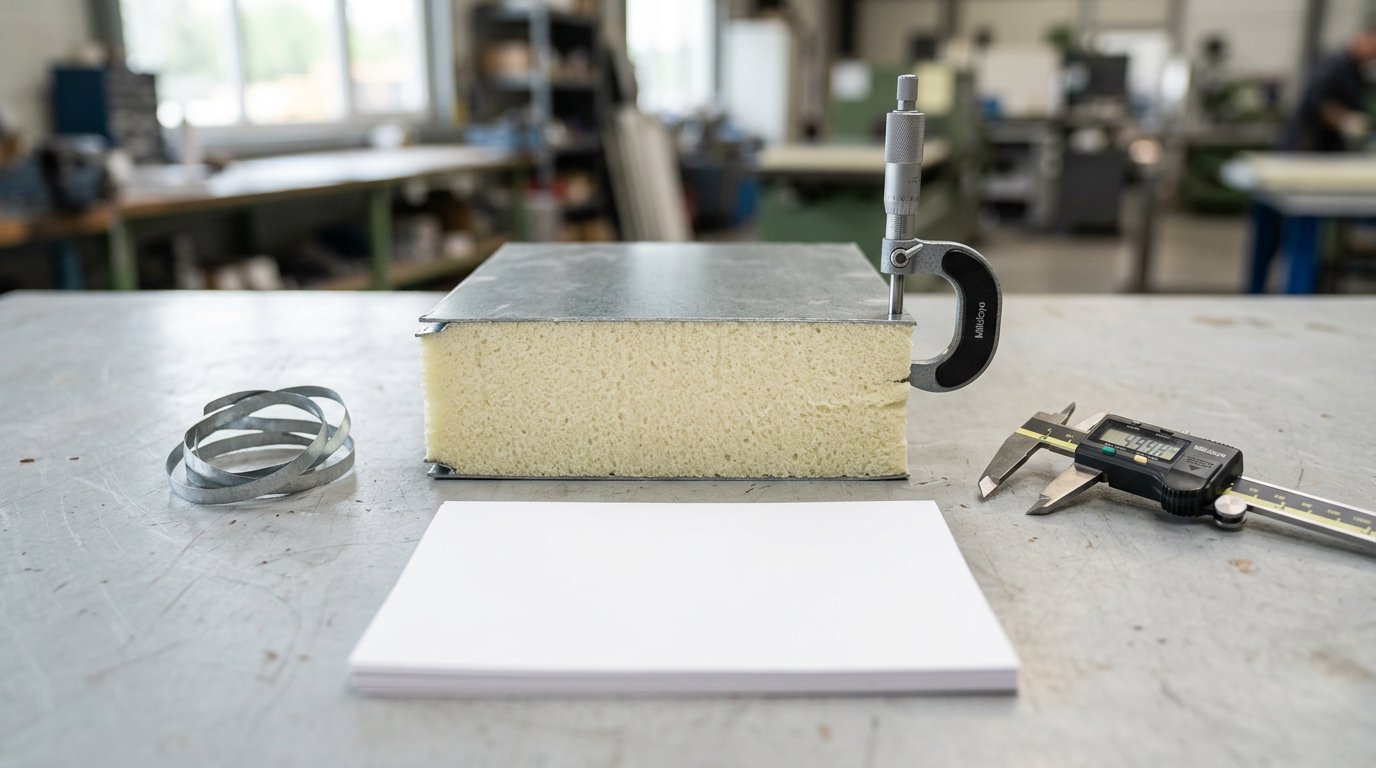

Hal pertama yang perlu dipastikan: angka tebal itu BMT atau TCT. BMT adalah tebal baja dasar, TCT tebal setelah pelapisan logam, APT tebal setelah pengecatan. Catatan teknis BlueScope memberi contoh gamblang, AZ150 dengan BMT 0,42 mm berarti TCT 0,47 mm, sedangkan BMT 0,48 mm menjadi TCT 0,53 mm. Lapisan cat menambah kira kira 0,03 mm lagi, sehingga angka 0,45 mm bisa berarti baja dasar 0,45 mm atau hanya sekitar 0,40 mm. Tebal akhir bisa Anda periksa sendiri dengan mikrometer.
Berikutnya massa lapisan. Pada EN 10346, kode Z275 berarti 275 g/m2 seng untuk kedua sisi dengan minimum triple spot 235 g/m2, sementara paduan aluminium seng tersedia sebagai AZ100, AZ150, dan AZ185. Rujukan dalam negerinya SNI 4096:2019 Bj LAS, dikelola Komite Teknis 77-01 dan berstatus berlaku di katalog BSN untuk tebal 0,20 sampai 3,00 mm. Edisi 2007 diwajibkan lewat Permenperin 39/M-IND/PER/2/2012.
Tabel termal dan beban: membandingkan apel dengan apel
Konduktivitas termal pada lembar data pasar bergerak di rentang sempit: EPS 0,033 sampai 0,038, PU dan PIR 0,022 sampai 0,026, rockwool 0,038 sampai 0,042 W/mK. Bila satu pemasok menulis angka jauh di bawah rentang itu tanpa laporan uji, minta laporannya.
Nilai U adalah turunan ketebalan dan konduktivitas. Dengan metode ISO 6946 dan tahanan permukaan 0,17 m2K/W, panel 50 mm kira kira 0,63 W/m2K untuk EPS, 0,44 untuk PIR, dan 0,70 untuk rockwool; pada 100 mm angkanya turun menjadi 0,33, 0,23, dan 0,37. Semua itu perkiraan desain, bukan hasil uji.
Nilai U terdeklarasi pabrikan memakai metode rujukan EN 14509 dan itulah yang mengikat secara kontrak, jadi bandingkan deklarasi dengan deklarasi. Tabel beban pun hanya sah untuk kondisi tumpuan yang diuji: panel yang aman pada bentang dua meter belum tentu lolos pada tiga meter. Pemilihan tebal per jenis ruangan kami urai di panduan ketebalan sandwich panel.
Laporan uji api: EN 13501-1, EN 13501-2, dan TKA
EN 13501-1 menilai reaksi terhadap api, yaitu seberapa besar material ikut menyumbang pada kebakaran lewat penguraiannya sendiri. Hasilnya kelas A1, A2, B, C, D, E, atau F, ditambah kode asap dan kode tetesan menyala. Kode B-s1,d0 berarti kontribusi kecil, asap paling rendah, dan tanpa tetesan menyala.
Kode itu tidak mengatakan apa pun tentang berapa lama dinding menahan api. Durasi adalah urusan EN 13501-2: huruf E menandai integritas, I menandai insulasi, sehingga EI60 dan EI120 berarti 60 dan 120 menit. Nilainya berlaku untuk rakitan utuh, mencakup inti, sambungan, pengencang, dan arah pemasangan.
Padanan dalam negeri memakai format Tingkat Ketahanan Api. Kajian di jurnal Politeknologi melaporkan pelat berinti yang memenuhi TKA 180/180/160 menurut SNI 1741:2008, tiga angka untuk stabilitas, integritas, dan insulasi. Untuk panel PIR sudah ada SNI 9186:2023; EPS dan rockwool belum punya SNI produk. Pembacaan kelas api lebih rinci ada di panduan fire rating panel.
Tanda bahaya pada sertifikat salah produk
- Tanpa nomor laporan dan nama laboratorium. Sertifikat semacam itu tidak bisa diverifikasi siapa pun.
- Standar dikutip untuk produk yang salah. SNI 8399 di katalog BSN berjudul profil rangka baja ringan, jadi itu standar rangka, bukan panel berinti insulasi, dan edisi terbarunya 2025 bukan 2017.
- Klaim class A tanpa menyebut standarnya. GB 8624-2012 Tiongkok juga memakai istilah Class A; pemetaan ke A2-s1,d0 versi EN 13501-1 yang beredar berasal dari lembar data pabrikan, bukan putusan kesetaraan resmi.
- Sertifikat inti, bukan panel. Uji busa lepas tidak otomatis berlaku untuk panel jadi berikut kulit baja dan sambungannya.
Verifikasinya sederhana. KAN mengakreditasi laboratorium penguji terhadap SNI ISO/IEC 17025, jadi periksa lingkup akreditasi laboratorium penerbit di direktori KAN, lalu konfirmasi nomor laporan langsung ke laboratorium itu. Nomor dan judul SNI bisa dicocokkan di katalog BSN.
Soal biaya, survei daftar harga publik pertengahan 2026 menempatkan panel PU terpasang 50 sampai 75 mm di Rp350.000 sampai Rp550.000 per meter persegi, sedangkan jasa pasang tanpa material berkisar Rp150.000 sampai Rp230.000 per meter persegi. Perhatikan satuannya: lebar tutup 1.050 mm membuat satu meter lari sama dengan 1,05 meter persegi, sehingga harga per meter lari selalu tampak lebih murah.
Bila Anda sedang membandingkan beberapa penawaran dan ingin dokumennya dibaca pihak yang memproduksi panelnya sendiri, kirimkan spesifikasi proyek. Kami membantu memeriksa tebal 50 sampai 150 mm, jenis inti, dan kelas api untuk dinding, partisi, serta plafon ruangan, lalu menyiapkan penawaran lewat halaman konsultasi dan permintaan penawaran.
Pertanyaan yang sering diajukan
Apakah tanda CE menjamin panel cocok untuk proyek di Indonesia?
Tidak otomatis. Tanda CE menyatakan kinerja panel sudah dideklarasikan menurut EN 14509, bukan bahwa angkanya memenuhi kebutuhan proyek Anda. Yang menentukan tetap persyaratan desain setempat.
Bagaimana membedakan nilai U terdeklarasi dari hasil hitungan?
Nilai terdeklarasi selalu disertai metode rujukan dan nomor dokumen, umumnya EN 14509, serta muncul di DoP atau lembar data resmi. Hitungan sendiri hanya memakai konduktivitas dan ketebalan.
Apakah ada SNI khusus untuk panel EPS dan rockwool?
Sampai Oktober 2026 yang kami temukan di katalog BSN hanya SNI 9186:2023 untuk panel insulasi PIR. Untuk EPS dan rockwool rujukan yang sah tetap EN 14509 dan EN 13501.
