Apa Itu ULPA Filter dan Cara Kerjanya
ULPA (Ultra-Low Penetration Air) filter adalah jenis filter udara dengan efisiensi tertinggi yang tersedia secara komersial. Standar EN 1822 mengklasifikasikan ULPA sebagai filter kelas U15 hingga U17, dengan efisiensi minimum 99,9995% pada MPPS (Most Penetrating Particle Size) 0,12 mikron.
Cara kerja ULPA sama dengan HEPA—partikel ditangkap melalui tiga mekanisme: impaksi inersia untuk partikel besar, intersepsi langsung untuk partikel medium, dan difusi Brownian untuk nano-partikel. Media filter ULPA menggunakan serat fiberglass yang lebih padat dan rapat dibanding HEPA untuk mencapai efisiensi kelas U.
Yang membedakan ULPA dari HEPA bukan sekadar angka efisiensinya, melainkan ukuran partikel yang bisa ditangkap. HEPA H14 menyaring partikel 0,3 mikron dengan efisiensi 99,995%. ULPA masuk lebih dalam hingga 0,12 mikron—mencakup nano-partikel, virus tunggal, dan partikel sub-mikron hasil proses etching semikonduktor yang tidak bisa ditangkap oleh filter biasa.
Karena kemampuan filtrasi yang ekstrem ini, ULPA tidak bisa dipasang sembarangan. Pressure drop-nya lebih tinggi dari HEPA, sehingga sistem blower dan HVAC harus dirancang khusus untuk mengakomodasi hambatan udara yang lebih besar. Penggunaan ULPA tanpa kalkulasi sistem yang tepat justru bisa menurunkan performa cleanroom secara keseluruhan.
Spesifikasi Teknis ULPA Filter yang Perlu Diketahui
Sebelum memilih ULPA filter, memahami parameter teknis berikut sangat penting agar tidak salah spesifikasi:
- Efisiensi filtrasi: Minimum 99,9995% (U15), 99,99995% (U16), atau 99,999995% (U17) pada MPPS 0,12 mikron
- Standar klasifikasi: EN 1822-1 (Eropa), ISO 29463 (internasional), IEST-RP-CC001 (Amerika Serikat)
- Media filter: Fiberglass sub-mikron dengan luas permukaan tinggi dan serat rapat
- Pressure drop nominal: 250–500 Pa tergantung kelas; lebih tinggi dari HEPA yang hanya 150–200 Pa
- Scan test: Wajib dilakukan pasca-instalasi per EN 1822 atau ISO 29463 untuk verifikasi integritas setiap panel
- Frame material: Aluminium, baja galvanis, atau stainless steel 304/316 untuk lingkungan korosif
- Seal system: Gel-sealed atau gasket-sealed—gel-sealed memberikan garansi kebocoran nol yang lebih baik
Kelas U15 sudah memadai untuk sebagian besar aplikasi farmasi steril dan semikonduktor. U16 dan U17 dipakai di fasilitas riset nanotechnology dan produksi komponen mikroelektronik yang sangat sensitif terhadap partikel sub-0,1 mikron.
Dimensi standar yang paling umum tersedia di pasaran adalah 610×610mm, 610×1220mm, dan 305×610mm. Ukuran kustom bisa dipesan dengan minimum order tertentu sesuai desain plenum atau housing cleanroom yang ada.
ULPA vs HEPA: Perbedaan dan Kapan Harus Memilih Mana
Pertanyaan paling sering dari engineer cleanroom Indonesia adalah: kapan harus menggunakan ULPA, dan kapan HEPA sudah cukup? Jawabannya bergantung pada kelas ISO cleanroom yang dipersyaratkan dan jenis kontaminan yang menjadi target eliminasi.
Secara umum, HEPA H13–H14 sudah memadai untuk cleanroom ISO 5 hingga ISO 8—yang mencakup sebagian besar fasilitas farmasi non-steril, food processing berstandar GMP, dan ruang operasi rumah sakit. ULPA baru wajib digunakan ketika persyaratan naik ke ISO 3–4, yaitu fab semikonduktor aktif, fasilitas produksi obat injeksi steril kelas A, atau laboratorium BSL-3.
| Parameter | HEPA H14 | ULPA U15 | ULPA U17 |
|---|---|---|---|
| Efisiensi pada MPPS | 99,995% | 99,9995% | 99,999995% |
| MPPS (ukuran partikel) | 0,3 mikron | 0,12 mikron | 0,12 mikron |
| Pressure drop nominal | 150–200 Pa | 250–350 Pa | 400–500 Pa |
| Biaya per panel | Normal | 2–3× lebih mahal | 5–8× lebih mahal |
| Cleanroom ISO target | ISO 5–8 | ISO 3–5 | ISO 1–3 |
| Aplikasi utama | Farmasi, Rumah Sakit, Food GMP | Semikonduktor, Biotech, Pharma Steril | Nanotech, MEMS, Riset Lanjutan |
Satu hal yang sering diabaikan: pressure drop ULPA yang lebih tinggi berarti beban kerja kipas meningkat, konsumsi daya listrik naik, dan umur pakai komponen mekanik lebih pendek. Prinsipnya—pilih berdasarkan persyaratan regulasi riil, bukan asumsi "lebih tinggi lebih aman."
Aplikasi ULPA Filter di Berbagai Industri
Beberapa sektor industri yang secara konsisten memerlukan ULPA filter dalam desain sistem filtrasi udaranya:
- Industri semikonduktor: Fab dan area bonding IC memerlukan cleanroom ISO 3–4 dengan ULPA sebagai terminal filter. Partikel nano berukuran sub-0,1 mikron bisa merusak wafer silikon dengan nilai jutaan rupiah.
- Farmasi steril kelas A/B: Filling line, vial packaging, dan area aseptis untuk obat injeksi dan tetes mata wajib memenuhi EU GMP Annex 1 yang mensyaratkan ISO 5 dengan kontrol partikel sub-mikron ketat.
- Laboratorium BSL-3: Fasilitas penelitian patogen berbahaya seperti virus corona, TBC, atau antraks memerlukan ULPA exhaust filter untuk memastikan udara keluar tidak membawa agen biologis aktif.
- Medical device manufacturing: Produksi implan, kateter steril, dan perangkat bedah invasif memerlukan kontrol partikel ketat untuk memenuhi ISO 13485 dan standar FDA 21 CFR.
- Industri optik dan laser: Komponen lensa presisi dan komponen laser sensitif terhadap partikel sub-mikron yang bisa membentuk scratch mikroskopis pada permukaan optik.
Untuk aplikasi Pass Box dengan dukungan ULPA pada transfer material antar zona cleanroom, tersedia produk Interlocking Steel Pass Box dengan filter ULPA/HEPA yang mendukung interlock elektromagnetik dan sudah memenuhi standar GMP.

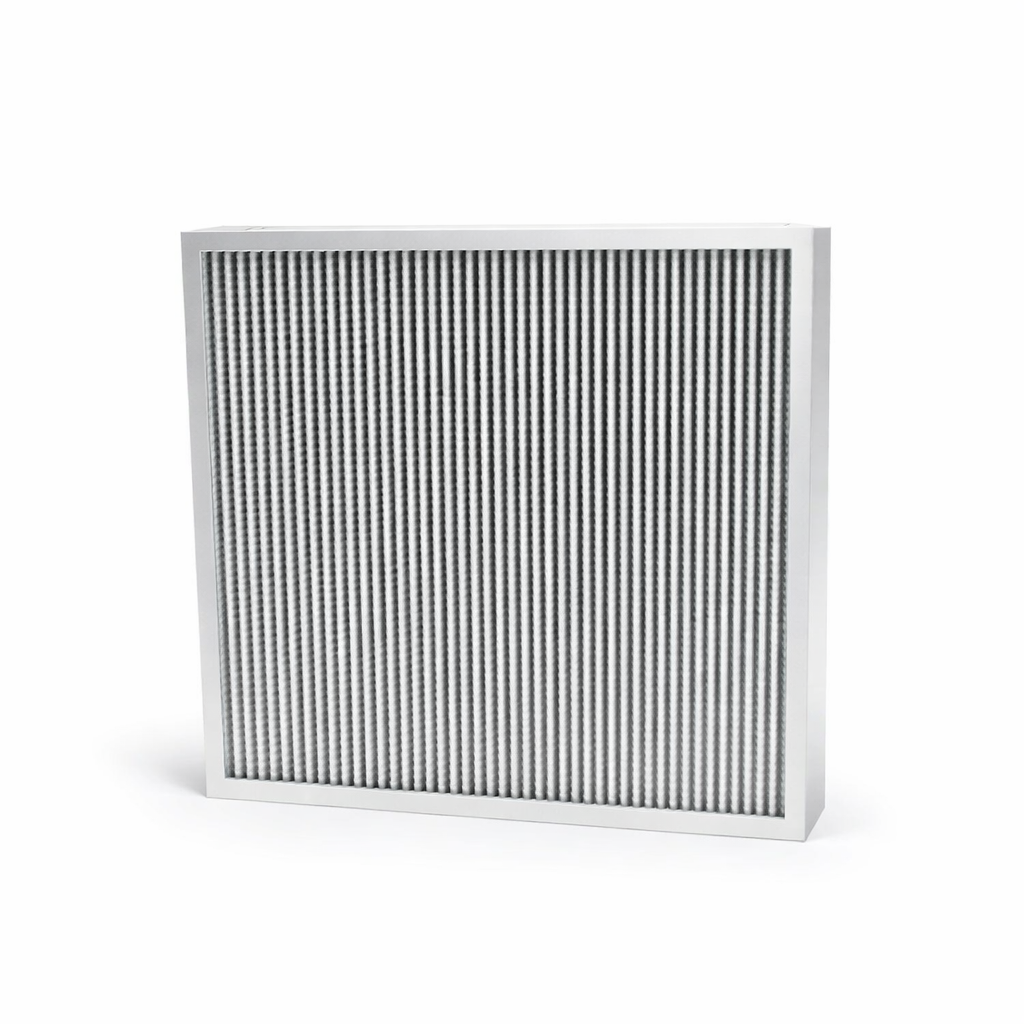

Bagi fasilitas yang membutuhkan terminal filter dalam konfigurasi panel aluminium standar untuk ceiling plenum cleanroom, HEPA Air Filter Panel 610×610mm tersedia dengan opsi kelas H13–H14 dan dapat diupgrade ke kelas U sesuai kebutuhan proyek.
Panduan Memilih ULPA Filter yang Sesuai Kebutuhan
Proses pemilihan ULPA filter yang benar melibatkan beberapa tahap evaluasi teknis yang tidak bisa dilewati:
- Tentukan kelas ISO cleanroom: ISO 3–4 memerlukan ULPA; ISO 5–8 umumnya cukup dengan HEPA. Konfirmasi persyaratan ini dari standar regulasi yang berlaku (EU GMP, USP 797, atau standar BPOM lokal).
- Hitung laju aliran udara (ACPH): Tentukan volume ruangan dan Air Changes Per Hour yang diperlukan untuk menentukan jumlah unit filter dan kapasitas aliran per panel.
- Identifikasi jenis kontaminan: Partikel biologis (virus, spora bakteri) memerlukan spesifikasi berbeda dari partikel kimia anorganik atau nano-partikel dust metalurgi.
- Kalkulasi pressure drop sistem: Total pressure drop dari pre-filter, medium filter, hingga ULPA terminal harus sesuai dengan kurva performa fan/blower yang digunakan.
- Pilih sistem seal: Untuk cleanroom kritis (ISO 3–4), gel-sealed ULPA memberikan jaminan kebocoran nol yang lebih konsisten dibanding gasket biasa.
- Verifikasi kompatibilitas dimensi: Ukuran frame harus pas dengan housing atau plenum box existing untuk menghindari kebocoran tepi (bypass leakage).
- Rencanakan scan test: Sertakan biaya dan jadwal scan test PAO/DOP pasca-instalasi dalam rencana proyek sebagai syarat commissioning.
Kesalahan paling umum adalah memilih ULPA hanya berdasarkan angka efisiensi tanpa mempertimbangkan kapasitas sistem HVAC. Jika fan tidak mampu mendorong udara melewati pressure drop ULPA, cleanroom tidak akan mencapai laju aliran yang dipersyaratkan meski filternya superior.
Instalasi dan Pemeliharaan ULPA Filter
Instalasi ULPA filter memerlukan prosedur yang lebih ketat dibanding filter standar. Kesalahan kecil saat instalasi—seperti seal yang tidak sempurna atau frame yang tidak rata—bisa membuat filter jutaan rupiah menjadi tidak efektif.
Langkah-langkah instalasi yang benar: bersihkan housing dan plenum dari debu sebelum memasang filter baru, periksa kondisi gel atau gasket frame secara visual, pasang filter dengan orientasi yang benar (arah aliran udara harus sesuai tanda panah pada frame), dan lakukan tightening merata di semua titik mounting.
Scan test pasca-instalasi menggunakan aerosol PAO atau DOP wajib dilakukan sebelum cleanroom dinyatakan operasional. Scanner PAO discan di permukaan downstream filter untuk mendeteksi kebocoran. Setiap titik bocor di atas ambang batas yang ditetapkan standar harus diperbaiki dengan sealant yang sesuai atau penggantian unit filter.
Penggantian ULPA filter umumnya dijadwalkan setiap 3–5 tahun, namun bisa lebih cepat jika lingkungan sekitar memiliki beban partikel tinggi. Indikator awal penggantian antara lain: pressure drop meningkat melebihi 20% dari nilai desain, atau hasil scan menunjukkan kebocoran pada media filter yang tidak bisa diperbaiki.
Penyimpanan filter pengganti harus di area kering dan terproteksi dari kelembaban tinggi. Filter ULPA yang tersimpan dalam kondisi lembab bisa mengalami degradasi media bahkan sebelum dipasang, yang membuat seluruh investasi sia-sia.
FAQ: Tanya Jawab Seputar ULPA Filter
Apakah ULPA filter bisa digunakan untuk menggantikan HEPA di fasilitas yang sudah beroperasi?
Secara fisik mungkin jika dimensinya kompatibel, namun perlu kajian teknis mendalam sebelum dilakukan. Pressure drop ULPA lebih tinggi dari HEPA, sehingga blower yang ada mungkin tidak mampu mempertahankan laju aliran udara yang diperlukan. Validasi ulang performa fan dan balancing sistem HVAC wajib dilakukan. Tanpa kajian ini, penggantian ke ULPA justru bisa menurunkan ACH aktual di dalam ruangan.
Berapa perkiraan biaya ULPA filter per panel untuk ukuran 610x610mm di Indonesia?
Harga bervariasi tergantung kelas, brand, dan volume pembelian. Untuk ukuran 610×610mm kelas U15 dengan frame aluminium, kisaran harga mulai dari Rp 1.500.000 hingga Rp 4.000.000 per panel. Kelas U17 bisa 4–6 kali lebih mahal karena proses manufaktur dan quality control yang jauh lebih ketat. Harga ini belum termasuk instalasi dan scan test.
Apakah ULPA filter efektif untuk menyaring virus seperti COVID-19?
Ya. Virus SARS-CoV-2 berukuran sekitar 0,1 mikron—tepat dalam range MPPS yang ditangani ULPA (0,12 mikron pada efisiensi 99,9995% lebih). Bahkan filter HEPA H14 pun mampu menangkap virus ini karena mekanisme difusi Brownian. Namun untuk fasilitas medis bertekanan negatif yang menangani pasien infeksius, ULPA memberikan margin keamanan yang lebih besar.
