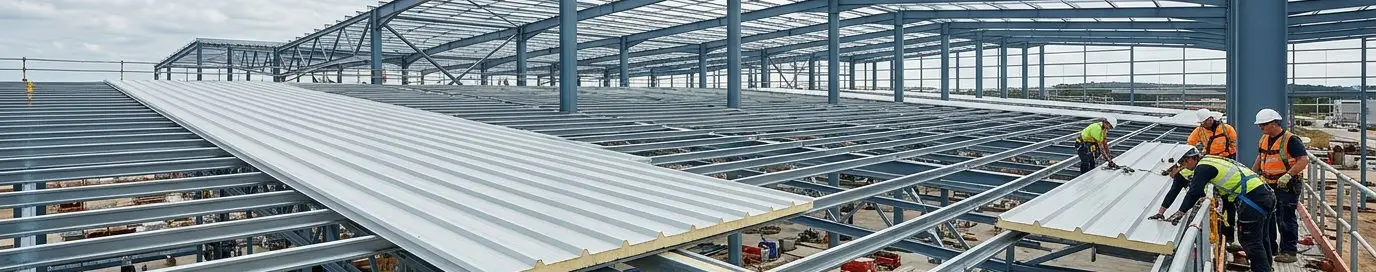

Pertanyaan pertama kontraktor saat memilih sandwich panel biasanya soal ketebalan. Pertanyaan yang jauh lebih menentukan biaya total justru jarang diajukan: berapa jarak gording maksimum yang boleh dipakai untuk panel itu? Jawabannya menentukan berapa banyak baja yang harus dibeli untuk satu gudang.
Panel yang lebih tebal memang sanggup membentang lebih jauh, sehingga gording bisa direnggangkan. Tetapi hubungan itu tidak linier, dan angka pastinya hanya sah bila diambil dari tabel beban panel yang benar-benar akan dipasang. Artikel ini menjelaskan cara membaca tabel tersebut, beban apa yang wajib dipenuhi menurut standar Indonesia, dan kesalahan lapangan yang membuat tabel itu tidak lagi berlaku.
Yang Sebenarnya Menentukan Bentang Panel
Sandwich panel bekerja seperti balok komposit. Dua pelat baja tipis memikul gaya tarik dan tekan, sementara inti busa atau rockwool menjaga jarak antarpelat sekaligus menyalurkan gaya geser. Kekuatan panel karena itu tidak ditentukan oleh ketebalan sendirian.
Ada tiga penentu bentang maksimum. Pertama, tebal inti, yang menentukan lengan momen. Kedua, tebal dan mutu pelat baja, yang menentukan kapan pelat sisi tekan mulai berkerut. Ketiga, mutu ikatan antara pelat dan inti, yang menentukan kapan lapisan geser gagal.
Moda kegagalan yang paling sering menentukan batas bukan patah, melainkan wrinkling: pelat sisi tekan berkerut melintang di daerah momen terbesar. Karena wrinkling bergantung pada pelat dan ikatan inti, dua panel dengan tebal sama persis bisa punya kapasitas yang berbeda jauh.
Standar Eropa EN 14509:2013 untuk panel berinti insulasi berkulit logam menetapkan metode uji bagi ketiga hal itu. Tabel beban pabrikan yang serius selalu menyebut standar ini beserta nomor laporan laboratoriumnya.
Selain kekuatan, ada batas kenyamanan berupa lendutan. Kriteria yang lazim dipakai adalah L/200 pada beban layan, artinya panel dengan bentang 6.000 mm boleh melendut maksimal 30 mm. Sebagian tabel memakai L/100 untuk bentang panjang. Panel bisa saja cukup kuat tetapi gagal memenuhi batas lendutan, dan pada atap hal itu berujung genangan air.
Beban yang Wajib Dipikul Menurut SNI 1727:2020
Sebelum membuka tabel panel, beban desainnya harus ditetapkan lebih dulu. SNI 1727:2020 tentang beban desain minimum untuk bangunan gedung dan struktur lain menyediakan angka-angka acuannya.
- Beban hidup atap merata 0,96 kN/m2, sesuai Tabel 4.3-1 untuk atap datar, berbubung, dan lengkung.
- Beban hidup terpusat 1,33 kN untuk pekerja pemeliharaan, yaitu beban satu orang yang menginjak panel, bukan beban merata.
- Beban angin desain minimum 0,38 kN/m2 pada permukaan atap dan 0,77 kN/m2 pada dinding.
- Beban angin sebenarnya bergantung kecepatan angin dasar lokasi, kategori eksposur, dan posisi panel. Tepi atap dan sudut bangunan menerima isapan jauh lebih besar daripada bidang tengah.
Angka minimum itu batas bawah, bukan nilai desain. Untuk gudang di pesisir atau bangunan tinggi, beban angin hasil hitungan bisa berkali lipat dari nilai minimum, dan gaya isap ke atas sering menjadi kombinasi yang menentukan tebal panel.
Berat sendiri panel justru kecil. Panel EPS 50 mm dengan pelat baja 0,3-0,5 mm hanya sekitar 7-11 kg/m2 menurut perkiraan dari berat material penyusunnya, setara 0,07-0,11 kN/m2. Artinya yang menahan panel terhadap isapan angin adalah sekrup dan gording, bukan bobot atap itu sendiri.
Contoh Tabel Beban dan Cara Memakainya
Tabel di bawah ini contoh nyata dari katalog teknis distributor panel PIR Eropa (BOKKA, katalog 2026) untuk panel atap. Angkanya adalah beban merata maksimum yang diizinkan dalam kN/m2 pada tiap kombinasi tebal dan bentang.
| Tebal panel | Bentang 4 m | 5 m | 6 m | 8 m |
|---|---|---|---|---|
| 80 mm | 1,8 | 1,3 | 0,9 | 0,5 |
| 100 mm | 2,4 | 1,7 | 1,3 | 0,7 |
| 120 mm | 3,0 | 2,2 | 1,6 | 1,0 |
| 150 mm | 3,8 | 2,8 | 2,1 | 1,3 |
| 200 mm | 5,2 | 3,9 | 2,9 | 1,8 |
Cara membacanya sederhana: ambil beban desain, lalu cari sel yang nilainya lebih besar. Dengan beban hidup atap 0,96 kN/m2, panel 100 mm masih sanggup pada bentang 6 m karena memikul 1,3 kN/m2, tetapi tidak lagi pada bentang 8 m yang hanya 0,7 kN/m2.
Panel 80 mm bahkan sudah gugur di bentang 6 m karena kapasitasnya 0,9 kN/m2, sedikit di bawah beban hidup atap. Selisih setipis itu tidak terlihat bila pemilihan panel hanya berdasar kebiasaan atau harga per meter.
Perhatikan juga lajunya. Panel 100 mm memikul 2,4 kN/m2 pada bentang 4 m dan tinggal 0,7 kN/m2 pada bentang 8 m. Bentang dua kali lipat memangkas kapasitas sampai di bawah sepertiga, jadi merenggangkan gording satu meter jauh lebih mahal secara struktur daripada kelihatannya.
Kenapa Tabel Pabrikan Tidak Boleh Dipakai Lintas Merek
Tabel beban adalah properti satu produk, bukan properti kategori. Memakai tabel merek A untuk panel merek B adalah kesalahan yang mahal karena baru ketahuan saat panel melendut atau berkerut di lapangan.
- Tebal pelat baja berbeda. Pasar Indonesia umum memakai 0,3-0,5 mm, dan selisih 0,1 mm langsung mengubah tegangan wrinkling.
- Profil rusuk berbeda. Tinggi dan bentuk rusuk panel atap menyumbang kekakuan yang tidak sama antarmerek.
- Jenis inti berbeda. EPS, PIR, dan rockwool punya modulus geser yang berlainan meski tebalnya sama.
- Jumlah bentang berbeda. Tabel bentang tunggal dan bentang menerus dua atau tiga tumpuan memberi angka yang tidak boleh ditukar.
- Kriteria lendutan berbeda. Tabel dengan batas L/100 akan tampak lebih perkasa daripada tabel L/200 untuk panel yang sama.
Karena itu mintalah tabel beban resmi untuk produk yang benar-benar ditawarkan, lengkap dengan nomor laporan uji. Pembahasan tebal mana yang lazim dipakai per aplikasi ada di panduan ukuran dan ketebalan standar sandwich panel.
Kesalahan Lapangan yang Membatalkan Tabel
Tabel beban berlaku hanya bila kondisi pemasangan sama dengan kondisi ujinya. Lima hal berikut paling sering mematahkan asumsi itu.

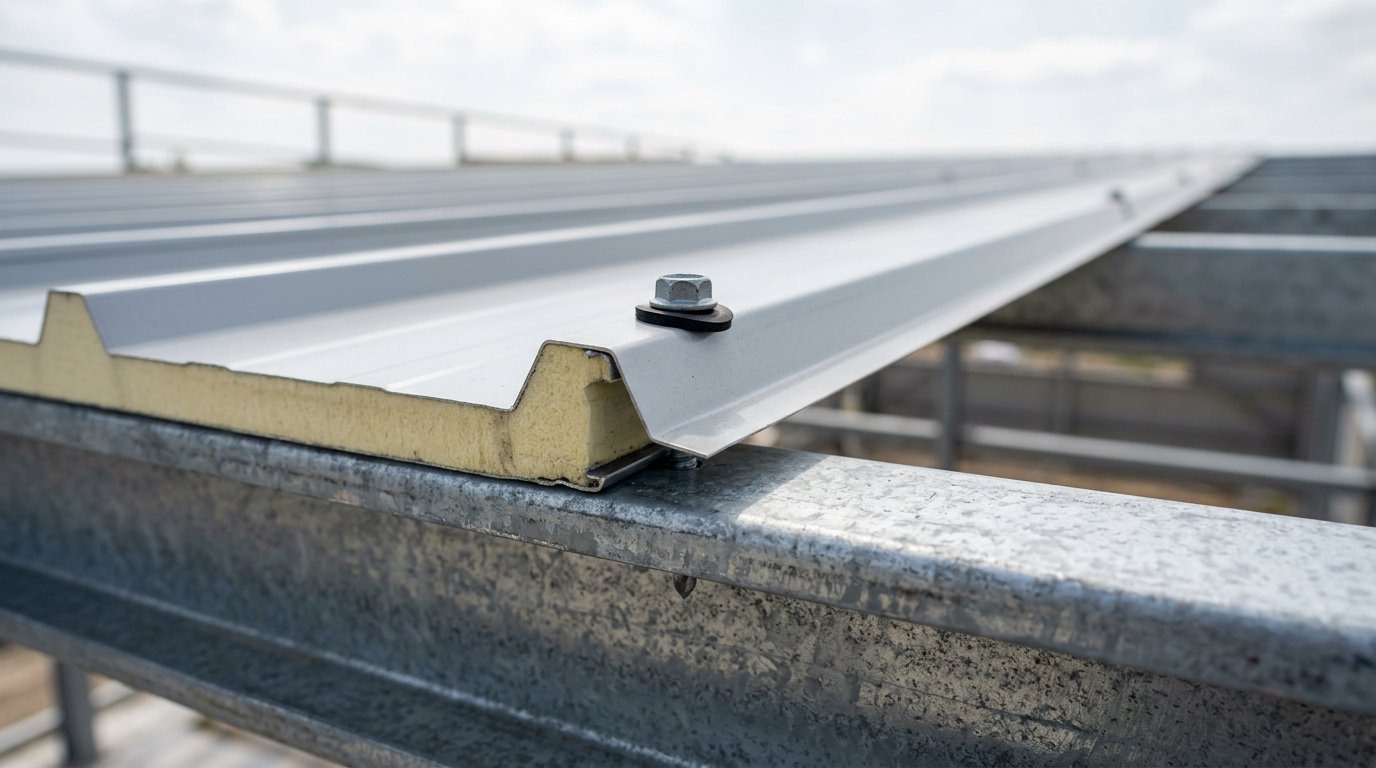

- Lebar dudukan di gording kurang. Panel yang bertumpu terlalu sempit memindahkan tekanan ke tepi pelat dan memicu kegagalan lokal di tumpuan.
- Jumlah sekrup dikurangi. Kapasitas tarik sambungan menentukan ketahanan terhadap isapan angin, dan mengurangi sekrup berarti mengubah sistem yang diuji.
- Panel warna gelap pada bentang menerus. EN 14509 membagi warna permukaan dalam kelompok terang sampai gelap karena suhu permukaan yang lebih tinggi menimbulkan lenting termal.
- Beban tambahan menyusul. Panel surya, pipa, atau ducting yang dipasang belakangan tidak pernah masuk hitungan awal.
- Kemiringan atap terlalu landai. Sebagai praktik pemasangan, kemiringan minimal sekitar 5 derajat lazim dipakai, dan 10-15 derajat lebih aman untuk curah hujan Indonesia. Lendutan pada bentang panjang ikut mengurangi kemiringan efektif.
Urutan kerja yang aman: tetapkan beban, pilih jarak gording, baru pilih tebal panel dari tabel produk. Rincian pemasangan dinding dibahas di panduan pemasangan dinding gudang sandwich panel, sedangkan pilihan material atap ada di artikel atap sandwich panel pabrik.
FAQ
Berapa jarak gording maksimum untuk sandwich panel atap?
Tidak ada angka tunggal yang berlaku umum. Pada contoh tabel di atas, panel PIR 100 mm sanggup memikul beban hidup atap 0,96 kN/m2 pada bentang 6 m tetapi tidak pada 8 m. Angka untuk panel EPS atau rockwool berbeda, dan beban angin lokasi bisa menggeser batas itu.
Apakah panel lebih tebal selalu boleh membentang lebih jauh?
Umumnya ya, tetapi kenaikannya tidak sebanding. Dari 80 mm ke 200 mm pada bentang 6 m, kapasitas contoh tabel naik dari 0,9 menjadi 2,9 kN/m2. Bila pelat bajanya tipis, wrinkling tetap membatasi meski intinya tebal.
Apa bedanya bentang tunggal dan bentang menerus di tabel beban?
Bentang tunggal berarti panel hanya bertumpu di dua ujung. Bentang menerus berarti satu lembar melewati tiga tumpuan atau lebih, sehingga momen terbagi dan kapasitasnya lebih tinggi. Angka keduanya tidak boleh dipertukarkan karena panjang lembar di lapangan menentukan mana yang berlaku.
