Toleransi Kerataan Dudukan Sandwich Panel: Batas Angka 2026

Dinding sandwich panel yang bergelombang, sambungan yang menganga di satu ujung, atau pintu cold storage yang tiba-tiba seret. Tiga keluhan ini hampir selalu berakhir pada satu penyebab yang sama, dan penyebabnya bukan panel. Yang salah biasanya dudukan: lantai beton, sloof, atau base channel tempat panel pertama berdiri. Panel hanya meneruskan apa yang diberikan dudukannya, lalu ikut disalahkan.

Artikel ini membahas angkanya: berapa milimeter penyimpangan yang masih bisa diterima, bagaimana mengukurnya, dan apa yang harus dikoreksi sebelum panel pertama naik. Urusan pemasangan panelnya sendiri sudah dibahas terpisah di panduan cara pasang sandwich panel.

Panel dibuat lebih rata daripada lantai yang menopangnya

EN 14509, standar produk panel berpenutup logam, mengatur toleransi dimensi di Annex D. Ketidakrataan permukaan panel dibatasi 0,6 mm pada panjang ukur 200 mm, 1,0 mm pada 400 mm, dan 1,5 mm pada panjang di atas 700 mm. Tebal panel sendiri boleh meleset plus-minus 2 mm untuk tebal sampai 100 mm, dan plus-minus 2 persen untuk yang lebih tebal.

Ubah ke satuan yang sama supaya bisa dibandingkan: 1,5 mm per 700 mm setara sekitar 2,1 mm per meter. Sekarang lihat lantai betonnya. ACI 117-10 (disetujui ulang 2015), spesifikasi toleransi konstruksi beton yang paling sering dikutip di kontrak, mengizinkan celah maksimum 3/8 inci atau sekitar 10 mm di bawah jidar 10 kaki (3,05 m), plus penyimpangan elevasi 3/8 inci dari elevasi rencana.

Artinya lantai secara sah boleh menyimpang sekitar 3,3 mm per meter, sementara panel yang berdiri di atasnya dibuat rata sampai 2,1 mm per meter. Dudukannya lebih longgar daripada produknya. Selisih itulah yang kemudian muncul sebagai gelombang di dinding jadi, dan tidak ada cara memasang yang bisa menghapusnya.

Angka rujukan yang dipakai di lapangan

• ACI 117-10: celah maksimum 10 mm di bawah jidar 3 m, penyimpangan elevasi 10 mm dari rencana.
• Kelas F-number ACI 117-10: Conventional FF20/FL15, Moderately flat FF25/FL20, Flat FF35/FL25, Very flat FF45/FL35, Super flat FF60/FL40.
• ASTM E1155: metode ukur FF/FL, pembacaan tiap 3 m, dikerjakan dalam 72 jam setelah pengecoran.
• ASTM F710-21 untuk lantai penerima pelapis resilien: 3/16 inci per 10 kaki (4,8 mm per 3 m) dan 1/32 inci per 12 inci (0,8 mm per 300 mm).
• EN 1090-2 dan AISC 303: ketegakan kolom baja 1:500 per lantai, setara 2 mm per meter tinggi. Rangkuman toleransi pelaksanaan baja tersedia di SteelConstruction.info.

Untuk garis dudukan panel, pakai patokan yang lebih ketat daripada kelas Conventional: usahakan celah di bawah jidar 3 m tidak lebih dari 3 mm, atau sekitar 1 mm per meter, di sepanjang jalur base channel saja. Di luar jalur itu lantai boleh lebih longgar, dan biaya finishing tidak perlu membengkak. Banyak RKS proyek gedung di Indonesia memakai batas praktis 5 mm per 2 m untuk kerataan permukaan beton, angka yang masuk akal sebagai kompromi.

Untuk cold storage dan cleanroom, naikkan spesifikasi lantai ke kelas Flat (FF35/FL25). Di dua ruang itu kerataan bukan soal estetika. Lantai bergelombang membuat gasket pintu tidak menutup rapat, dan kebocoran termal yang ditimbulkannya berjalan terus sepanjang umur bangunan, setiap jam, setiap hari.

Satu catatan penting soal pengukuran FF/FL: ASTM E1155 memakai dua angka sekaligus, yaitu nilai keseluruhan dan nilai lokal minimum. Nilai lokal minimum lazim dipatok sekitar 60 persen dari nilai keseluruhan. Lantai yang rata-ratanya bagus tetap bisa gagal bila satu petak di dekat sambungan cor jatuh di bawah batas lokal, dan justru petak semacam itu yang sering berada tepat di jalur dinding panel.

Cara mengukur sebelum panel pertama naik

Ukur dulu, jangan menebak. Urutan berikut terbukti hemat waktu dan menghasilkan catatan yang bisa dipertanggungjawabkan:

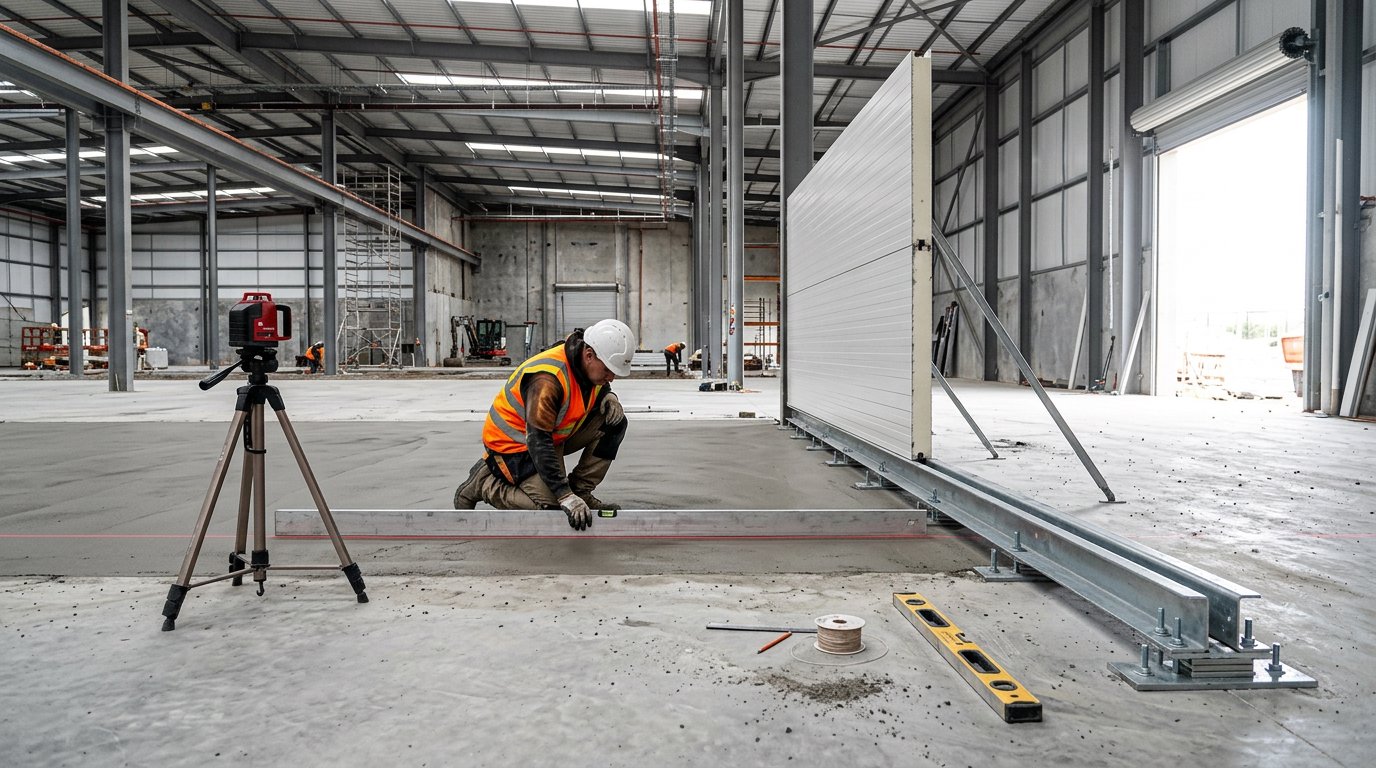

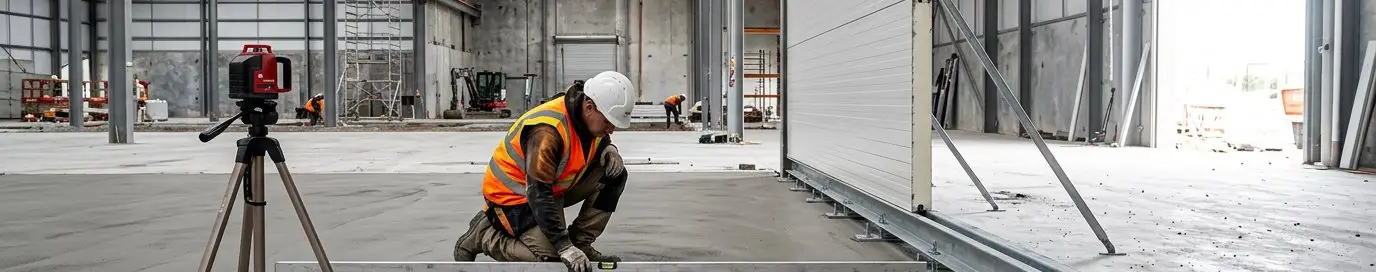

1. Tembakkan laser rotary sepanjang jalur dinding, lalu catat selisih elevasi setiap 1 m memakai mistar ukur. Tulis angkanya, jangan berhenti pada kesan kira-kira rata.
2. Letakkan jidar aluminium 2 m atau 3 m melintang jalur itu, lalu ukur celah terbesar dengan feeler gauge atau baji ukur.
3. Tarik benang nilon dari ujung ke ujung untuk memeriksa kelurusan garis dinding, bukan cuma ketinggiannya. Dua cacat ini berbeda dan sering tertukar.
4. Tandai titik tertinggi dengan cat. Titik itu menjadi datum, karena menaikkan bagian yang rendah jauh lebih murah daripada menurunkan yang tinggi.

Catat hasilnya dalam satu lembar berisi posisi, deviasi, dan tanda plus atau minus. Lembar inilah bukti bila kelak muncul perselisihan soal siapa yang menanggung biaya perbaikan dinding bergelombang.

Urutan koreksi yang benar

Koreksi dikerjakan sebelum base channel dipasang, bukan sesudahnya.

• Tonjolan lebih dari 5 mm digerinda habis. Beton muda lebih mudah digerinda, sehingga menunda pekerjaan ini justru menaikkan biayanya.
• Cekungan diisi grout non-susut, bukan adukan semen biasa yang akan retak dan lepas di bawah beban titik dari base channel.
• Deviasi kecil di bawah 3 mm diratakan dengan shim baja tahan karat di bawah base channel, dipasang pada jarak teratur agar channel tidak melengkung di antara dua shim.
• Setelah channel terpasang, periksa ulang kerataannya dengan waterpass sebelum panel pertama disandarkan.

Jangan memakai adukan pasir semen tipis sebagai perata akhir di bawah base channel. Lapisan setebal beberapa milimeter tidak punya daya ikat yang cukup, dan begitu baut angkur dikencangkan lapisan itu pecah, sehingga channel kembali duduk pada permukaan aslinya yang tidak rata.

Saat pemasangan berjalan, cek ketegakan setiap tiga panel. Kesalahan kecil menumpuk diam-diam: dudukan yang miring 2 mm per meter akan menggeser tepi atas panel sekitar 20 mm setelah sepuluh panel selebar satu meter. Pada titik itu sambungan sudah menganga dan satu-satunya jalan keluar adalah membongkar mundur sampai datum.

Kenapa ini juga urusan umur panel

Dudukan yang tidak rata tidak berhenti di soal tampilan. Panel yang dipaksa duduk pada bidang miring akan terpuntir, dan puntiran itu menambah tegangan tetap pada sambungan lem antara pelat baja dan inti insulasi. Dalam jangka panjang tegangan semacam itu termasuk pemicu delaminasi panel. Untuk panel atap, kerataan dudukan gording punya efek serupa terhadap lendutan, dan angkanya dibahas di tabel bentang dan jarak gording.

FAQ

Berapa toleransi kerataan lantai yang aman untuk dinding sandwich panel?

Patokan kerja yang aman adalah celah maksimum 3 mm di bawah jidar 3 m di sepanjang jalur base channel, atau sekitar 1 mm per meter. Angka ini lebih ketat daripada batas umum ACI 117-10 yang 10 mm per 3 m, karena panel dibuat rata sampai 1,5 mm per 700 mm dan tidak punya kelenturan untuk menyerap gelombang lantai.

Dinding panel saya sudah bergelombang, apakah harus dibongkar?

Tidak selalu. Ukur dulu deviasinya dengan jidar dan benang. Bila gelombang hanya muncul pada beberapa panel terakhir dan penyimpangannya di bawah 10 mm, biasanya cukup melepas panel-panel itu lalu menyetel ulang shim di base channel. Bila deviasi sudah menumpuk sejak awal jalur, pembongkaran mundur sampai titik datum adalah satu-satunya perbaikan yang bertahan.
