Spesifikasi sandwich panel hampir selalu memuat dua angka yang terdengar mirip tetapi arahnya berlawanan: nilai U dan nilai R. Dua angka inilah yang menentukan berapa watt panas menembus dinding gudang setiap jam, dan ujungnya muncul di tagihan listrik. Tulisan ini membahas cara menghitungnya sendiri, tabel nilai U per ketebalan untuk inti EPS, PIR dan rockwool, lalu dua contoh yang mengubah satuan W/m2K menjadi rupiah.
Nilai U dan Nilai R Sering Dibolak-balik
Nilai R adalah resistansi termal dengan satuan m2K/W. Semakin besar nilai R, semakin sulit panas melewati lapisan itu. Nilai U adalah kebalikannya, yaitu transmitansi termal dengan satuan W/m2K. Semakin kecil nilai U, semakin baik insulasinya. Hubungan keduanya sederhana: U sama dengan 1 dibagi R total.
Kekeliruan yang paling sering muncul saat membandingkan penawaran adalah menyandingkan nilai R dari satu pemasok dengan nilai U dari pemasok lain, lalu menyimpulkan bahwa angka yang lebih besar berarti lebih bagus. Dua satuan itu tidak bisa diperbandingkan tanpa dikonversi dulu. Sebagian datasheet juga hanya memuat nilai R inti insulasi tanpa resistansi permukaan, sehingga angkanya tampak lebih bagus daripada kondisi terpasang.
Cara Menghitung Nilai U Sandwich Panel
Perhitungannya memakai metode resistansi berlapis yang dibakukan dalam ISO 6946: resistansi total dinding adalah jumlah resistansi permukaan dalam, resistansi tiap lapisan material, dan resistansi permukaan luar.
Untuk dinding vertikal dengan aliran panas horizontal, resistansi permukaan dalam lazim diambil 0,13 m2K/W dan permukaan luar 0,04 m2K/W, sehingga totalnya 0,17 m2K/W. Resistansi lapisan insulasi adalah ketebalan dalam meter dibagi konduktivitas termal material. Pelat baja di kedua sisi boleh diabaikan karena konduktivitasnya sekitar 50 W/mK pada ketebalan 0,3 sampai 0,5 mm.
Contoh untuk panel EPS 75 mm dengan konduktivitas 0,035 W/mK: resistansi inti 0,075 dibagi 0,035 sama dengan 2,14 m2K/W. Ditambah 0,17 menjadi 2,31 m2K/W. Nilai U-nya 1 dibagi 2,31, yaitu 0,43 W/m2K.
Tabel Nilai U per Ketebalan dan Jenis Inti
Tabel berikut dihitung dengan cara di atas, memakai konduktivitas tengah dari rentang lembar data produsen: EPS 0,035, PU/PIR 0,024, dan rockwool 0,040 W/mK. Semua angka dalam W/m2K.
| Ketebalan | EPS | PU/PIR | Rockwool |
|---|---|---|---|
| 50 mm | 0,63 | 0,44 | 0,70 |
| 75 mm | 0,43 | 0,30 | 0,49 |
| 100 mm | 0,33 | 0,23 | 0,37 |
| 150 mm | 0,22 | 0,16 | 0,26 |
| 200 mm | 0,17 | 0,12 | 0,19 |
Sebagai pembanding, dinding bata merah 15 cm berplester dua sisi menghasilkan nilai U sekitar 2,5 W/m2K menurut hitungan kami dengan metode yang sama. Artinya panel EPS 50 mm menahan panas sekitar empat kali lebih baik daripada dinding bata, dan PIR 100 mm sekitar sebelas kali lebih baik. Angka tabel ini perkiraan desain, bukan pengganti data uji; nilai U terdeklarasi pabrikan diukur dengan metode rujukan EN 14509. Untuk sisi struktur dan bentang, lihat panduan ukuran dan ketebalan standar panel dinding.
Dari W per m2K ke Rupiah: Dua Contoh Hitungan
Beban panas konduksi dihitung dengan mengalikan luas bidang, nilai U, dan selisih suhu dalam kelvin. Hasilnya watt. Bagi dengan koefisien kinerja mesin pendingin untuk mendapat watt listrik, lalu kalikan jam operasi dan tarif.
Contoh pertama, gudang berpendingin udara 40 x 25 m dengan tinggi dinding 6 m, jadi luas dinding 780 m2. Suhu luar 33 derajat dan dalam 25 derajat, selisihnya 8 K. Dinding bata memberi beban konduksi 780 x 2,5 x 8 sama dengan 15.600 W. Panel EPS 50 mm memberi 780 x 0,63 x 8 sama dengan 3.931 W. Selisihnya sekitar 11,7 kW.
Pada mesin dengan koefisien kinerja 3, selisih itu setara 3,9 kW listrik. Untuk 10 jam sehari selama 26 hari kerja, hasilnya sekitar 1.014 kWh per bulan. Dengan tarif golongan B-3 dan I-3 sebesar Rp1.122 per kWh, nilainya sekitar Rp1,14 juta per bulan atau Rp13,6 juta per tahun, hanya dari konduksi dinding.

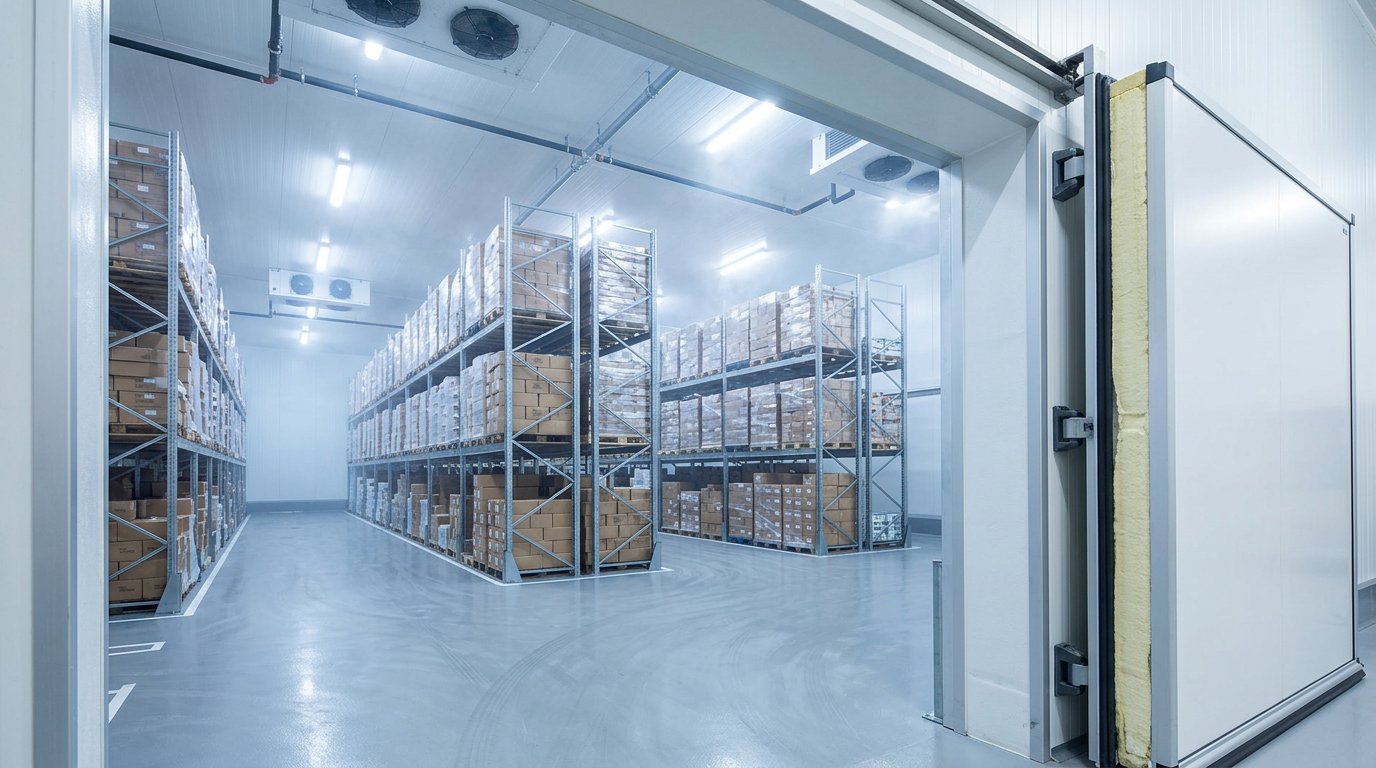

Contoh kedua, ruang beku 10 x 10 m tinggi 4 m, suhu dalam minus 18 derajat dan luar 32 derajat, selisihnya 50 K. Luas selubung dinding, lantai dan plafon sekitar 360 m2. Panel EPS 100 mm memberi beban 5.940 W, sementara PIR 100 mm memberi 4.140 W. Selisihnya 1.800 W.
Pada suhu beku koefisien kinerja mesin jauh lebih rendah, sekitar 1,5. Selisih beban itu setara 1.200 W listrik yang berjalan 24 jam, atau sekitar 864 kWh per bulan. Dengan tarif Rp1.122 per kWh, nilainya sekitar Rp970 ribu per bulan, mendekati Rp11,6 juta per tahun. Selisih harga material antara EPS dan PIR biasanya kembali dalam hitungan tahun pada ruang beku, tetapi belum tentu kembali pada gudang kering. Pembahasan materialnya ada di ulasan panel PIR untuk cold storage.
Tarif di atas adalah tarif pelanggan nonsubsidi yang diumumkan Kementerian ESDM untuk 2026: B-2 Rp1.445 per kWh, B-3 dan I-3 Rp1.122 per kWh, serta I-4 Rp997 per kWh. Penyesuaiannya diatur tiap tiga bulan lewat Peraturan Menteri ESDM Nomor 7 Tahun 2024, dan tarif ini ditahan tidak naik sepanjang triwulan pertama sampai ketiga 2026.
Batas OTTV SNI 6389:2020 dan Posisi Panel
Untuk bangunan gedung, nilai U dinding tidak berdiri sendiri. SNI 6389:2020 tentang konservasi energi selubung bangunan pada bangunan gedung mengatur nilai perpindahan termal menyeluruh atau OTTV, dengan batas maksimum 35 W/m2. Batas yang sama dikutip dalam materi sosialisasi konservasi energi Kementerian ESDM.
OTTV menjumlahkan tiga jalur masuk panas: konduksi lewat dinding masif, konduksi lewat kaca, dan radiasi matahari yang menembus kaca. Suku dinding masif dihitung dari absorptansi warna permukaan, nilai U dinding, dan selisih suhu ekuivalen. Di situlah nilai U panel bekerja.
Konsekuensinya, panel berinsulasi menurunkan satu suku saja dari tiga. Gedung berdinding panel tetapi berkaca lebar tanpa peneduh masih bisa gagal memenuhi batas. Warna pelat juga berpengaruh karena absorptansi pelat gelap jauh lebih besar daripada pelat terang.
Memilih Ketebalan: Patokan Praktik
Patokan berikut dirangkum dari panduan pemasok panel pendingin dan praktik yang umum dipakai, bukan dari standar wajib:
- Ruang pendingin sekitar 0 derajat: umumnya 80 mm untuk dinding dan atap.
- Ruang beku minus 18 sampai minus 20 derajat: 100 mm sebagai titik awal, naik ke 140 mm bila insulasi dituntut lebih tinggi.
- Pembekuan cepat sekitar minus 40 derajat: 150 sampai 200 mm.
- Iklim panas: beberapa pemasok menyarankan menambah 20 sampai 50 persen dari ketebalan acuan.
- Patokan perolehan panas selubung ruang pendingin yang beredar di panduan industri: sekitar 10 W/m2.
Patokan 10 W/m2 berguna sebagai uji silang. Pada contoh ruang beku di atas, EPS 100 mm menghasilkan 16,5 W/m2 sehingga lewat batas, PIR 100 mm 11,5 W/m2 yang masih di atasnya, dan PIR 150 mm 8 W/m2 sehingga lolos. Untuk gambaran biaya bangunan, lihat panduan biaya pembangunan gudang sandwich panel.
FAQ
Apakah nilai R panel bisa langsung dijumlahkan dengan nilai R dinding bata?
Bisa, asalkan resistansi permukaan hanya dihitung sekali untuk seluruh susunan. Jumlahkan resistansi tiap lapisan material lebih dulu, tambahkan 0,17 m2K/W, baru balik menjadi nilai U. Menjumlahkan nilai U dari dua lapisan adalah kesalahan hitung yang sering terjadi.
Mengapa nilai U panel terpasang sering lebih buruk daripada angka di datasheet?
Penyebab utamanya jembatan termal pada sambungan, sekrup penembus, dan rangka baja pendukung. Sambungan yang tidak rapat juga memasukkan udara lembap yang menurunkan kinerja inti. Selisih beberapa persen sampai belasan persen adalah hal normal, dan sebagian besar bisa ditekan dengan mutu pemasangan.
Apakah panel lebih tebal selalu lebih hemat?
Tidak selalu. Penurunan nilai U melambat seiring ketebalan karena hubungannya berbanding balik, sementara harga material naik hampir linear. Dari 50 ke 100 mm nilai U EPS turun 0,30 poin, dari 150 ke 200 mm hanya 0,05 poin. Pada gudang kering, ketebalan di atas 75 mm sering tidak kembali secara ekonomi.
Butuh nilai U terdeklarasi untuk ketebalan tertentu, atau perhitungan beban selubung untuk proyek Anda? Hubungi tim teknis kami lewat halaman kontak sandwichpanels.id. Untuk kasus hunian, pembahasan serupa ada di artikel tentang panas pada rumah modular.
