Instalasi Pintu Hermetic: Persyaratan Teknis & Panduan Pemasangan 2026

Pendahuluan

Pintu hermetic adalah komponen kritis dalam ruang operasi, ICU, laboratorium steril, dan fasilitas cleanroom medis. Fungsinya bukan sekadar pintu — melainkan barrier yang mencegah kontaminasi silang antar ruangan dengan menjaga perbedaan tekanan udara. Instalasi yang tidak tepat bisa menyebabkan kebocoran udara, kontaminasi, dan kegagalan audit Kemenkes. Artikel ini membahas persyaratan teknis dan panduan langkah demi langkah pemasangan pintu hermetic sesuai standar industri.

Mengapa Instalasi Pintu Hermetic Tidak Bisa Asal Pasang

Pintu hermetic berbeda dari pintu biasa karena harus kedap udara (airtight). Di ruang operasi, tekanan positif harus dijaga agar udara steril tetap di dalam dan kontaminan dari luar tidak masuk. Sebaliknya, ruang isolasi infeksius menggunakan tekanan negatif. Kesalahan instalasi sekecil apapun — seal tidak rapat, frame tidak level, atau gap melebihi toleransi — dapat mengganggu differential pressure seluruh ruangan.

Standar Kemenkes RI melalui Pedoman Teknis Bangunan Rumah Sakit mensyaratkan ruang operasi memiliki tekanan udara positif minimal 15 Pa terhadap koridor. Tanpa instalasi hermetic yang benar, standar ini mustahil dicapai.

Persyaratan Teknis Sebelum Instalasi

Sebelum memulai pemasangan, pastikan seluruh persyaratan teknis berikut sudah terpenuhi untuk menghindari pengerjaan ulang yang mahal:

• Bukaan dinding (wall opening): Harus presisi sesuai spesifikasi pabrikan, toleransi maksimal ±3mm pada lebar dan tinggi. Dinding harus sudah finishing dan rata.
• Kerataan lantai: Lantai di area track bawah harus benar-benar rata (toleransi ±2mm per 2 meter). Permukaan tidak rata akan menyebabkan pintu macet atau tidak menutup sempurna.
• Struktur plafon: Plafon di atas lintasan pintu harus mampu menahan beban operasional minimum 150 kg untuk pintu single-leaf dan 300 kg untuk double-leaf.
• Sumber listrik: Siapkan dedicated circuit 220V/50Hz dengan kapasitas minimal 5A untuk motor dan kontrol panel. Gunakan UPS backup untuk operasi darurat.
• Ruang clearance: Sisi kanan/kiri pintu harus memiliki clearance minimal 1,5× lebar daun pintu untuk akses teknis dan perawatan.

Komponen Utama yang Perlu Dicek Sebelum Pemasangan

Sebelum instalasi dimulai, verifikasi kelengkapan komponen. Setiap komponen yang hilang atau rusak harus diganti sebelum melanjutkan:

• Daun pintu (door leaf) dengan core insulasi — periksa kerataan dan integritas seal perimeter
• Frame aluminium anodized atau stainless steel — pastikan ukuran sesuai spesifikasi bukaan
• Sistem track dan hanger (atas atau atas-bawah tergantung tipe)
• Motor operator dengan kontrol tekanan — uji fungsi sebelum dipasang
• Gasket seal (EPDM/silikon) — periksa tidak ada sobekan atau deformasi
• Sensor safety (IR beam atau pressure sensor) — kalibrasi sebelum instalasi
• Sistem interlock jika pintu dipasang sebagai airlock — verifikasi logic kontrol

Tahapan Instalasi Pintu Hermetic

Proses instalasi dibagi menjadi 5 tahap utama. Setiap tahap harus melalui quality check sebelum lanjut ke tahap berikutnya:

Tahap 1: Persiapan dan Marking

Tandai posisi centerline bukaan pada lantai, dinding, dan plafon menggunakan laser level. Verifikasi dimensi bukaan aktual terhadap spesifikasi pabrikan. Bersihkan area kerja dari debu dan debris — partikel kecil dapat merusak seal atau track saat pintu dioperasikan.

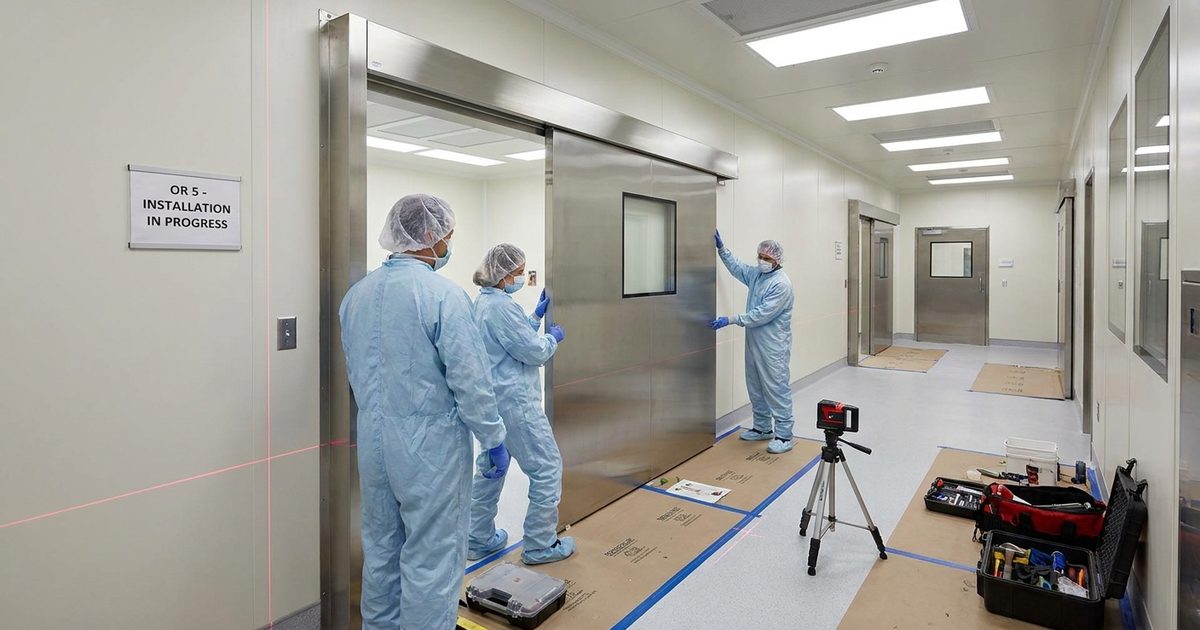

Tahap 2: Pemasangan Frame

Pasang frame ke bukaan dinding menggunakan anchor bolt setiap 400-600mm. Gunakan shim baja (bukan kayu atau plastik) untuk mencapai kerataan — frame harus level dalam toleransi ±1mm vertikal dan horizontal. Setelah frame terpasang, isi gap antara frame dan dinding dengan sealant non-shrink untuk memastikan tidak ada jalur kebocoran udara. Biarkan sealant curing sesuai petunjuk pabrikan (minimal 12 jam) sebelum melanjutkan.

Tahap 3: Pemasangan Track dan Hanger

Pasang track atas ke struktur plafon — pastikan benar-benar lurus dan sejajar dengan frame. Untuk pintu dengan track bawah, pasang guide channel di lantai setelah track atas. Gantung door panel ke hanger system, lalu adjust ketinggian dan kemiringan daun pintu menggunakan adjustment bolt. Target gap antara daun pintu dan lantai: 5-8mm untuk pintu standar, atau 3-5mm jika dilengkapi drop seal otomatis.

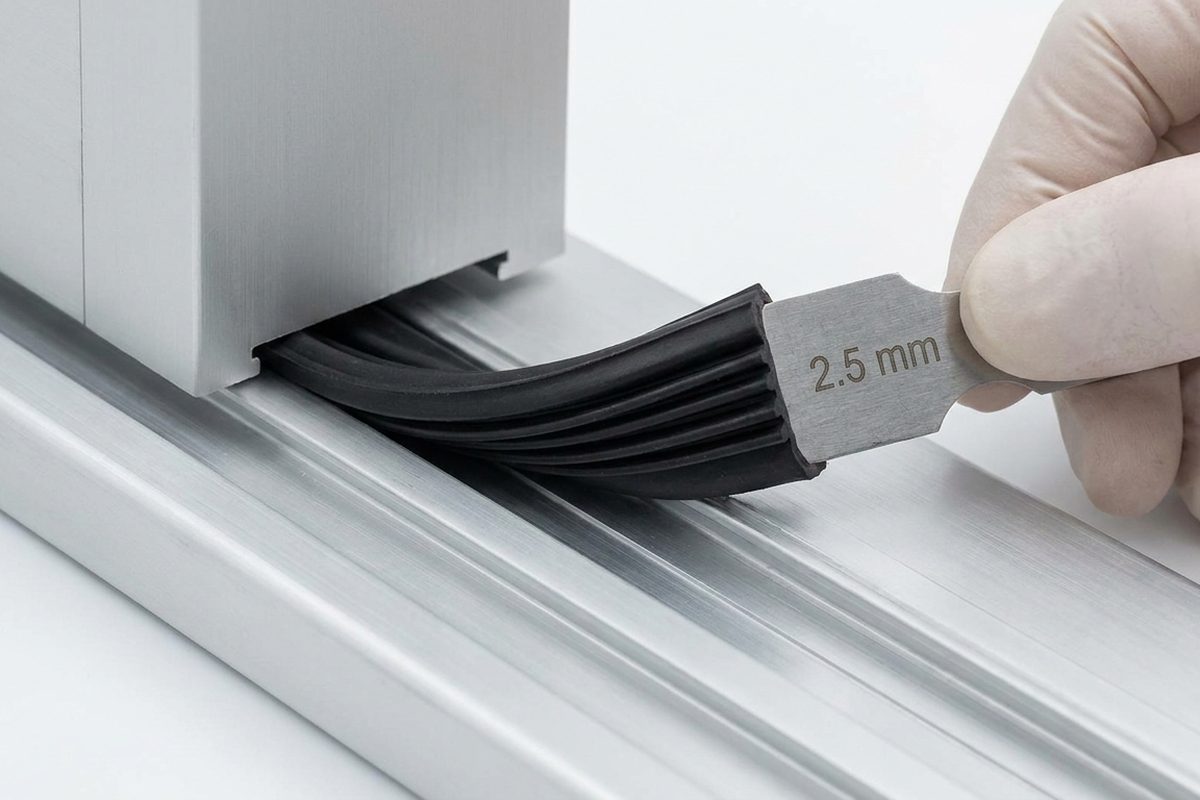

Tahap 4: Penyetelan Seal dan Airtightness

Ini adalah tahap paling kritis. Pasang gasket seal di sekeliling daun pintu — pastikan seal terkompresi merata saat pintu tertutup. Uji airtightness awal menggunakan metode visual: tutup pintu dan sorotkan senter dari sisi berlawanan — tidak boleh ada cahaya yang tembus. Adjust posisi daun pintu dan tekanan seal hingga airtight tercapai di seluruh perimeter.

Tahap 5: Instalasi Motor dan Kontrol

Pasang motor operator sesuai posisi yang ditentukan pabrikan. Sambungkan ke kontrol panel dan power supply. Konfigurasi parameter: kecepatan buka/tutup (rekomendasi 300-500mm/detik), holding force, dan delay time. Aktifkan sensor safety dan uji fungsi obstacle detection. Untuk sistem interlock, program logic: pintu B tidak bisa dibuka jika pintu A belum tertutup sempurna.

Kesalahan Umum dalam Instalasi yang Harus Dihindari

Berdasarkan pengalaman proyek rumah sakit di Indonesia, berikut kesalahan paling sering terjadi dan cara menghindarinya:

• Frame tidak level: Penggunaan waterpass manual tanpa laser level. Solusi: selalu gunakan laser level digital dengan akurasi ±0.5mm/m.
• Gap seal terlalu besar: Tidak melakukan trial fit sebelum final tightening. Solusi: lakukan dry-fit daun pintu sebelum seal dipasang permanen.
• Seal rusak saat instalasi: Seal tergores saat memasukkan daun pintu ke frame. Solusi: gunakan temporary guide plate selama pemasangan daun pintu.
• Motor overload: Parameter kecepatan diset terlalu tinggi untuk berat pintu. Solusi: ikuti torque curve pabrikan dan lakukan soft-start configuration.
• Lupa dokumentasi: Tidak merekam hasil uji airtightness dan commissioning. Solusi: buat checklist tertulis dengan foto di setiap tahap QC.

Commissioning dan Uji Akhir

Setelah instalasi selesai, lakukan commissioning untuk memastikan seluruh sistem berfungsi sesuai spesifikasi:

1. Uji airtightness: Gunakan smoke test atau differential pressure gauge. Dengan pintu tertutup, perbedaan tekanan antara dua sisi tidak boleh turun lebih dari 5 Pa dalam 30 detik.
2. Uji operasional: Buka-tutup pintu minimal 50 siklus. Perhatikan suara — grinding noise menandakan masalah alignment atau track.
3. Uji safety: Aktifkan obstacle detection — pintu harus reverse saat mendeteksi halangan dengan gaya kurang dari 150N.
4. Uji interlock: Verifikasi logic interlock sesuai sequence yang diinginkan.
5. Uji emergency: Simulasikan power failure — pintu harus bisa dibuka manual tanpa alat khusus.

Cara Memilih Tim Instalasi yang Kompeten

Tidak semua kontraktor umum bisa memasang pintu hermetic dengan benar. Pastikan tim instalasi memiliki kualifikasi berikut: pengalaman minimal memasang 10 unit pintu hermetic di fasilitas kesehatan, memahami standar differential pressure dan sistem HVAC rumah sakit, memiliki peralatan kalibrasi (laser level, differential pressure gauge, smoke pen), dan mampu memberikan laporan commissioning tertulis dengan data kuantitatif.

FAQ: Instalasi Pintu Hermetic

Berapa lama waktu instalasi satu unit pintu hermetic?

Instalasi standar membutuhkan 2-3 hari kerja untuk satu unit: hari pertama untuk frame dan track, hari kedua untuk daun pintu dan seal, hari ketiga untuk elektrikal dan commissioning. Waktu bisa lebih lama jika kondisi bukaan dinding tidak presisi.

Apakah pintu hermetic bisa dipasang di dinding bata biasa?

Bisa, tetapi dinding bata harus sudah diplester rata dan diberi reinforced header di atas bukaan. Yang paling ideal adalah dinding sandwich panel cleanroom karena sudah presisi dan memiliki struktur pendukung yang seragam.

Bagaimana cara maintenance seal pintu hermetic?

Bersihkan seal dengan kain lembab (tanpa deterjen keras) setiap 3 bulan. Periksa keretakan atau deformasi — seal harus diganti setiap 2-3 tahun atau jika hasil smoke test menunjukkan kebocoran.

Apa perbedaan instalasi pintu hermetic sliding vs swing?

Pintu sliding membutuhkan track dan ruang clearance samping, sedangkan pintu swing membutuhkan engsel heavy-duty dan door closer dengan adjustable closing force. Sliding lebih umum untuk ruang operasi karena hemat ruang dan sealing lebih konsisten.

Apakah instalasi pintu hermetic harus dilakukan oleh pabrikan?

Direkomendasikan, tetapi tidak wajib. Tim instalasi independen bisa melakukannya asalkan memiliki pelatihan dari pabrikan dan mengikuti installation manual dengan ketat. Yang wajib adalah commissioning akhir yang terdokumentasi.

Kesimpulan

Instalasi pintu hermetic yang benar adalah investasi dalam keselamatan pasien dan kepatuhan regulasi. Kesalahan kecil dalam pemasangan bisa berakibat fatal: kontaminasi ruang operasi, kegagalan audit, hingga risiko infeksi nosokomial. Gunakan tim berpengalaman, ikuti persyaratan teknis dengan disiplin, dan jangan lewatkan tahap commissioning.
