Panel sudah berdiri, sambungan rapat, ruangan terlihat bersih. Lalu tukang listrik datang membawa bor, menempelkan mata bor ke kulit panel, dan mulai menarik kabel lewat rongga busa. Di titik itulah banyak bangunan panel diam-diam kehilangan sebagian nilai insulasinya — bukan saat panel dipasang, melainkan saat utilitas masuk.
Hampir semua panduan sandwich panel berhenti di harga, ketebalan, dan pemilihan inti. Padahal pertanyaan yang paling sering muncul di lapangan jauh lebih sederhana: bagaimana cara menarik kabel dan pipa air di dinding yang bagian dalamnya busa, bukan bata? Tulisan ini menjawab pertanyaan itu, lengkap dengan satu masalah kimia yang jarang disebut pemasok mana pun.
Dinding panel bukan dinding bata: tiga perbedaan yang menentukan
Pertama, kulit panel di pasaran Indonesia umumnya pelat baja setebal 0,3–0,5 mm dengan lebar tutup 1000 atau 1050 mm. Setipis itu, kulit hanya sanggup memikul beban ringan. Kedua, intinya busa atau serat mineral, bukan material yang bisa mencengkeram ulir sekrup. Ketiga, panel bekerja sebagai selubung termal menerus, sehingga setiap lubang adalah calon jembatan termal.
Konsekuensinya praktis. Di dinding bata, kabel ditanam dalam alur lalu diplester dan urusan selesai. Di dinding panel, setiap penetrasi harus direncanakan: siapa yang memikul beban, bagaimana lubang ditutup kembali, dan apakah titik itu akan berembun saat suhu dalam dan luar berbeda jauh. Perbedaan konduktivitas inti membuat efeknya terasa — EPS 0,033–0,038 W/mK, PU/PIR 0,022–0,026, rockwool 0,038–0,042.
Masalah kimia yang jarang dibahas: kabel PVC menempel inti EPS
Ini temuan yang paling sering dilewatkan. Kabel listrik berselubung PVC tidak boleh bersentuhan langsung dengan polistiren. Plasticizer jenis ester ftalat di dalam PVC tidak terikat secara kimia, sehingga perlahan bermigrasi ke busa polistiren. Hasilnya dua-duanya rusak: selubung kabel mengeras dan getas, permukaan busa tampak termakan.
Ini bukan mitos forum tukang. Aturan pengkabelan Australia dan Selandia Baru, AS/NZS 3000:2018, mengaturnya di klausul 3.3.2.5 tentang zat korosif dan polutan, dan regulator NT WorkSafe menerbitkan pembaruan teknis pada 2025 yang secara khusus mengingatkan kontraktor soal kontak PVC dengan bahan insulasi polimerik. Pemisahnya bisa berupa konduit, atau pita pemisah poliester/polipropilena bila pabrikan kabel menyetujuinya secara tertulis.
Aturan Indonesia sampai ke tujuan yang sama lewat jalan berbeda. PUIL 2011, yang ditetapkan sebagai SNI 0225:2011 beserta amandemen 2013, mensyaratkan perkawatan yang melewati partisi magun diproteksi terhadap kerusakan mekanis — misalnya dengan kabel berselubung logam atau berarmor, dengan konduit, atau dengan tule alias grommet pada tepi lubang. Konduit memenuhi dua kebutuhan itu sekaligus.
Tiga cara menarik kabel, dan kapan masing-masing dipakai

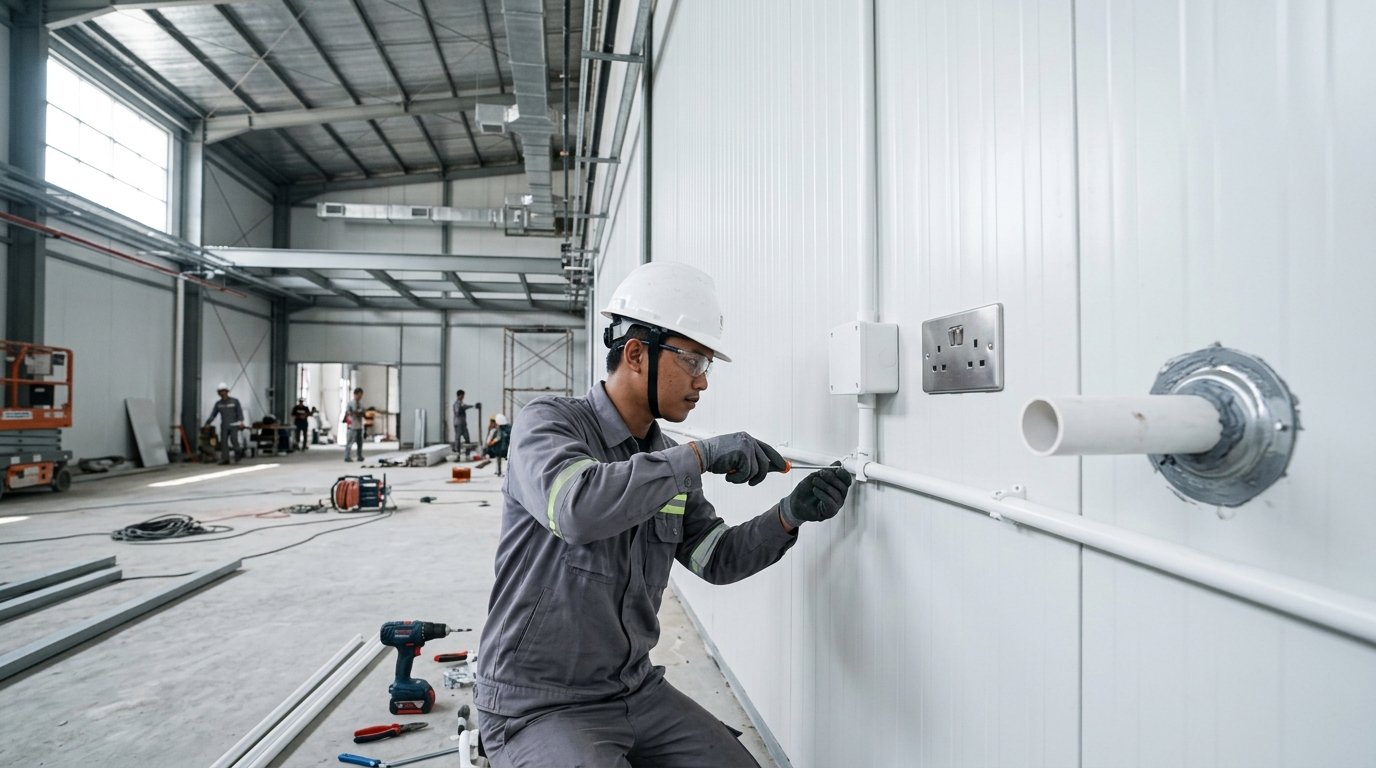

- Konduit atau duct di permukaan panel. Dipasang ke kulit dengan sekrup pendek dan klip, tidak menembus inti. Paling mudah dirawat dan paling aman terhadap kondensasi. Ini praktik baku di ruang pendingin dan cold storage.
- Kanal pabrikan yang terintegrasi ke sistem panel. Jalur kabel sudah disiapkan produsen di dalam profil sambungan atau di balik pelat pelapis. Harus dipesan sejak awal, tidak bisa ditambahkan setelah dinding berdiri.
- Alur di dalam inti. Pilihan paling terbatas: hanya untuk panel non-tahan-api, dengan konduit kaku sebagai pemisah, dan sepengetahuan tertulis pemasok panel. Jangan sekali-kali dipakai di panel bersertifikat tahan api.
Ada satu pengecualian penting yang membingungkan banyak orang. Di cleanroom farmasi dan pangan, aturannya justru terbalik: stop kontak dan sakelar dituntut rata dengan permukaan dinding, tanpa tonjolan dan tanpa bibir yang bisa menahan debu, sering memakai pelat baja tahan karat berperingkat IP65 agar tahan disanitasi. Karena itu jalur utilitas cleanroom harus masuk ke gambar kerja sejak tahap desain panel, bukan diakali di lapangan.
Kotak sambung, stop kontak, dan area basah
Kotak sambung tidak boleh menggantung hanya pada kulit 0,4 mm. Cara yang benar adalah memasang pelat penahan di balik kulit, atau memilih kotak permukaan yang bebannya ringan dan tersebar di beberapa titik sekrup. Untuk area cuci, dapur produksi, dan ruang pendingin, pilih perangkat dengan peringkat IP yang sesuai dan lengkapi setiap lubang dengan gland kedap.
Satu hal lagi yang sering terlewat: kulit baja panel adalah bagian konduktif. Perencana listrik perlu menilai kebutuhan ikatan penyama potensial pada rangkaian panel logam sesuai ketentuan PUIL, terutama di bangunan lembap atau ruang dengan banyak peralatan bergerak. Ini pekerjaan perencana bersertifikat, bukan keputusan tukang di lokasi. Detail sekrup, sealant, dan trim yang dipakai untuk merapikan titik-titik ini dibahas terpisah di panduan aksesoris sandwich panel.
Pipa menembus panel: urusan kondensasi dan urusan api
Setiap pipa yang menembus dinding panel wajib memakai selubung atau sleeve, bukan sekadar dilubangi dan didempul. Prinsip ini sudah lama ada di SNI 8153:2015 tentang sistem plambing pada bangunan gedung — standar yang diluncurkan BSN sebagai revisi gabungan SNI 03-6481-2000 dan SNI 03-7065-2005 dengan rujukan International Plumbing Code. Dokumen lengkapnya bisa dibaca di arsip publik SNI 8153:2015.
Selubung memberi ruang gerak termal pada pipa dan mencegah pipa menekan langsung inti panel. Untuk pipa air dingin atau pipa refrigeran, tambahkan isolasi pipa yang menerus sampai melewati bidang dinding. Pipa dingin telanjang di dalam rongga panel adalah resep kondensasi tersembunyi: air menetes di dalam dinding selama berbulan-bulan sebelum ketahuan dari noda di plafon.
Untuk dinding berperingkat tahan api, aturannya jauh lebih ketat. Sistem penutup penetrasi harus diuji tersendiri menurut EN 1366-3 dan diklasifikasikan menurut EN 13501-2, dengan E untuk integritas dan I untuk insulasi, mulai EI 15 sampai EI 240. Versi mutakhirnya adalah EN 1366-3:2021+A1:2024. Busa poliuretan kaleng biasa tidak memenuhi syarat ini. Latar belakang peringkat tahan api panel dibahas di panduan panel tahan api.
Menggantung rak, televisi, dan unit AC
Hitung dulu dari mana beban ditahan. Panel EPS 50 mm dengan pelat 0,3–0,5 mm beratnya sendiri hanya sekitar 7–11 kg/m² sebagai perkiraan dari densitas inti dan pelatnya. Angka itu memberi gambaran kasar: kulit panel dirancang menahan beban angin dan berat sendiri, bukan menahan lemari peralatan atau unit AC yang bergetar sepanjang hari.
Riset teknik memberi kerangka yang lebih jelas. Dalam makalah Fastening to face sheets of sandwich panels (Misiek, ce/papers, 2017), beban pada panel umumnya dimasukkan ke salah satu kulit lewat sekrup atau paku keling; moda kegagalan yang dianggap dapat diterima adalah cabut atau pull-out, dan itu dicapai dengan menjaga jarak tepi minimum. Artinya kapasitas sambungan ke kulit itu ada, tapi kecil dan harus dihitung, bukan dikira-kira.
- Beban ringan sampai 5 kg — rak kecil, kotak listrik: sekrup ke kulit dengan jarak tepi memadai dan beban tersebar.
- Beban sedang 5–25 kg — televisi, wastafel gantung: gunakan pelat penahan di belakang kulit yang dipasang sebelum panel ditutup.
- Beban berat di atas 25 kg — unit AC, rak gudang, kabinet: angkur harus tembus sampai rangka baja atau gording di belakang panel, dengan penyekat termal dan sealant di titik tembusnya.
Checklist koordinasi sebelum panel dipasang
- Kunci tata letak titik listrik, data, dan sanitair sebelum panel dipotong di pabrik.
- Minta pemasok menunjukkan posisi rangka baja di balik panel, karena di situlah semua beban berat akan digantung.
- Tentukan sejak awal panel mana yang berperingkat tahan api; area itu tidak boleh dilubangi tanpa sistem penutup bersertifikat.
- Pastikan seluruh kabel PVC berjalan di dalam konduit sepanjang bidang yang bersinggungan dengan inti busa.
- Jadwalkan pekerjaan mekanikal dan elektrikal mendahului penutupan sambungan panel, bukan sesudahnya.
Urutan pemasangan panel dan titik-titik yang perlu diperiksa sebelum dinding dikunci dibahas lebih rinci di panduan lengkap cara pasang sandwich panel, sementara pilihan ketebalan yang memengaruhi ruang untuk konduit ada di panduan ukuran dan ketebalan panel dinding.
FAQ
Apakah kabel boleh ditanam langsung di dalam inti sandwich panel?
Tidak, kalau kabelnya berselubung PVC dan intinya polistiren — plasticizer akan bermigrasi dan membuat selubung getas. Kalau jalur di dalam inti benar-benar diperlukan, kabel harus berada di dalam konduit kaku sebagai pemisah fisik, hanya pada panel non-tahan-api, dan dengan konfirmasi tertulis dari pemasok panel. Di ruang pendingin, praktik industrinya tetap konduit di permukaan.
Bagaimana cara memasang AC split di dinding sandwich panel?
Unit indoor yang beratnya belasan kilogram sebaiknya tidak digantung pada kulit panel. Pasang bracket menembus panel sampai ke rangka baja di belakangnya, lalu sekat titik tembus itu dengan selubung dan sealant agar tidak menjadi jembatan termal. Pipa refrigeran dan pipa drainase harus berisolasi menerus melewati bidang dinding untuk mencegah kondensasi di dalam rongga.
Apakah lubang pipa merusak sertifikat tahan api panel?
Bisa, kalau lubang ditutup asal-asalan. Peringkat tahan api berlaku untuk rakitan yang diuji, jadi begitu dinding ditembus, titik itu perlu sistem penutup penetrasi yang diuji menurut EN 1366-3 dan diklasifikasikan menurut EN 13501-2 pada peringkat yang setara. Simpan sertifikat sistem penutup tersebut bersama dokumen panel untuk keperluan audit dan asuransi.
