Masalah Umum Desain Clean Room
Banyak perusahaan manufaktur dan farmasi di Indonesia menghadapi kendala serius saat membangun clean room: biaya operasional membengkak karena sistem HVAC tidak efisien, kontaminasi produk terjadi akibat pemilihan material dinding yang salah, dan risiko keselamatan kerja meningkat karena standar yang diabaikan. Clean room yang tidak didesain dengan benar bukan hanya boros energi — ia mengancam kualitas produk dan keselamatan pekerja.
Clean room yang efisien dan aman membutuhkan perencanaan material dinding, sistem udara, dan kontrol kontaminasi yang tepat sejak awal. Artikel ini membahas prinsip-prinsip desain clean room yang mengutamakan efisiensi operasional sekaligus keamanan maksimal, berdasarkan standar ISO 14644 dan praktik terbaik industri 2026.
Prinsip Desain Clean Room Efisien & Aman
Efisiensi dan keamanan dalam clean room tidak bisa dipisahkan. Sistem yang hemat energi tetapi mengorbankan kualitas udara justru meningkatkan risiko kontaminasi. Sebaliknya, sistem yang terlalu "aman" seringkali boros listrik. Kuncinya ada pada keseimbangan lima elemen berikut:
- Material dinding & plafon — permukaan halus, non-porous, mudah dibersihkan, dan tahan bahan kimia
- Sistem HVAC & filtrasi — HEPA/ULPA filter dengan airflow cascade yang terukur
- Tata letak ruangan — alur personel, material, dan limbah yang tidak bersilangan
- Pressure cascade — perbedaan tekanan positif antar zona sesuai klasifikasi ISO
- Monitoring kontinu — sensor partikel, suhu, kelembaban, dan tekanan real-time

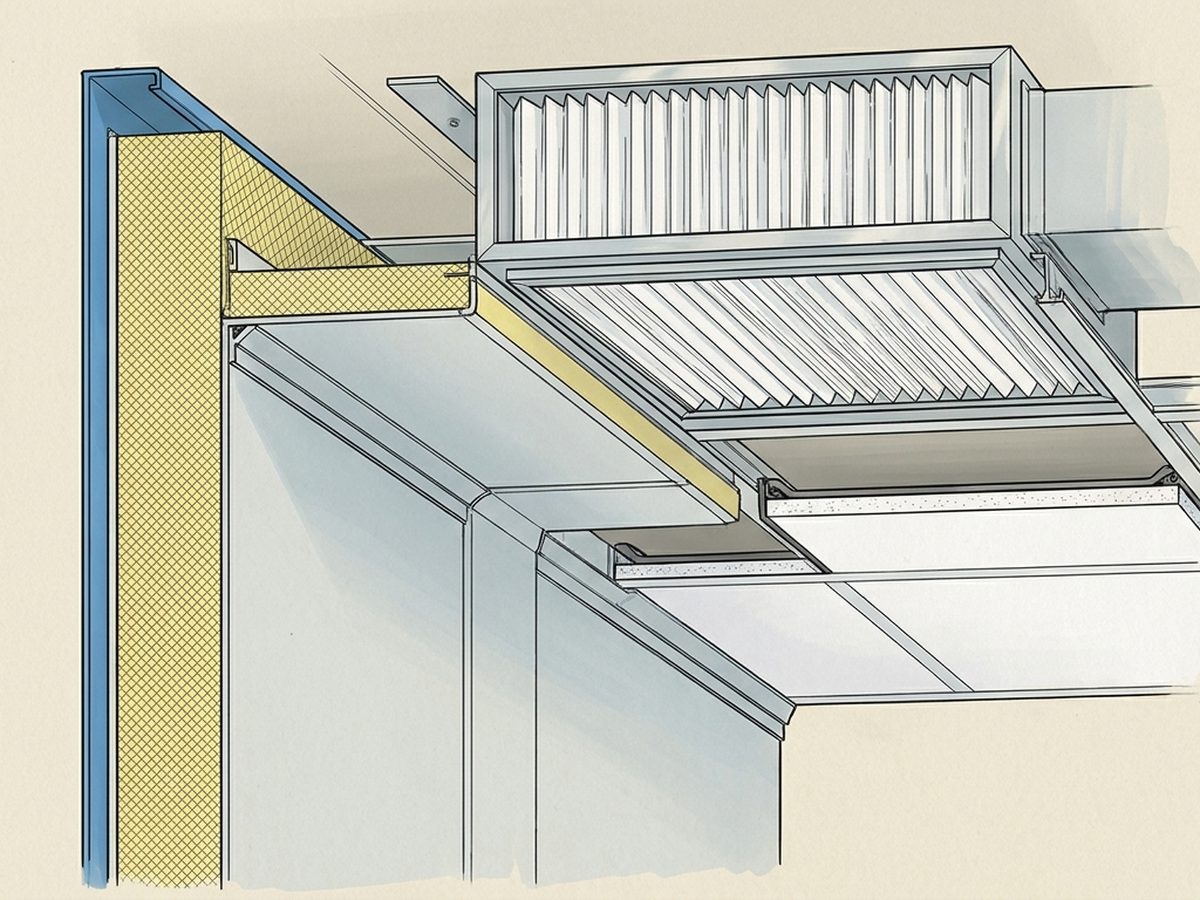

Material Dinding Clean Room: Sandwich Panel PIR & Rockwool
Dinding clean room bukan sekadar pembatas ruangan. Material yang salah bisa menjadi sumber kontaminasi partikel, pertumbuhan jamur, dan kebocoran tekanan. Dua material paling direkomendasikan untuk clean room modern adalah sandwich panel PIR dan panel rockwool.
Sandwich panel PIR (Polyisocyanurate) menawarkan insulasi termal superior dengan konduktivitas termal rendah (0.022 W/m·K). Panel ini memiliki fire rating hingga B1 (sulit terbakar), menghasilkan sedikit asap, dan permukaan metal skin-nya food-grade — ideal untuk clean room farmasi dan makanan.
Panel rockwool memberikan ketahanan api hingga 2 jam, insulasi akustik tinggi, dan tidak meleleh pada suhu ekstrem. Cocok untuk clean room di industri kimia atau area dengan risiko kebakaran tinggi.
Kedua jenis panel dipasang dengan sistem invisible joint (sambungan tersembunyi) yang meminimalkan celah dan sudut tempat debu menumpuk. Permukaan metal skin dilapisi PVDF atau PE coating yang tahan disinfektan rutin.
Sistem HVAC & Filtrasi untuk Efisiensi Energi
Sistem HVAC (Heating, Ventilation, Air Conditioning) adalah konsumen listrik terbesar dalam clean room — bisa mencapai 50-70% total konsumsi energi. Desain yang efisien harus mempertimbangkan tiga aspek:
- Air Change Rate (ACR) tepat — ISO Class 7 butuh 30-60 ACH, Class 5 butuh 150-240 ACH. Jangan over-spec — setiap kenaikan 10 ACH menambah ~15% konsumsi listrik fan motor.
- Fan dengan VSD (Variable Speed Drive) — memungkinkan penyesuaian kecepatan berdasarkan beban aktual, menghemat 20-40% energi dibanding fixed-speed fan.
- HEPA filter low-pressure-drop — filter HEPA generasi terbaru dengan media glass-fiber pleated menawarkan pressure drop 30% lebih rendah, mengurangi beban fan secara signifikan.
Gunakan laminar airflow (aliran udara searah vertikal/horizontal) untuk zona kritis dan turbulent dilution untuk area pendukung. Kombinasi ini memberikan perlindungan optimal tanpa membengkakkan biaya operasional.
Kesalahan Desain yang Sering Terjadi
Berdasarkan pengalaman kami menangani proyek clean room di Indonesia, berikut kesalahan paling sering dan cara menghindarinya:
- Memilih material dinding gypsum/bata — permukaan porous menyerap kelembaban, jadi sarang jamur. Gunakan sandwich panel metal-faced.
- Mengabaikan sealing sambungan — celah 1 mm di joint panel bisa jadi jalur kontaminasi. Gunakan silicone sealant food-grade di semua sambungan.
- AC standard untuk clean room — split AC biasa tidak punya filtrasi HEPA dan tidak bisa kontrol tekanan ruangan. Investasikan di AHU custom dengan HEPA terminal.
- Over-spec klasifikasi — ISO Class 5 padahal proses cuma butuh Class 7. Ini membuang energi 3-5x lipat tanpa manfaat nyata. Konsultasikan requirement dengan process engineer Anda.
- Tidak ada rencana maintenance — HEPA filter yang tersumbat meningkatkan konsumsi listrik dan menurunkan kualitas udara. Jadwalkan penggantian filter setiap 12-18 bulan.
Perbandingan Spesifikasi Clean Room per Klasifikasi ISO
| Parameter | ISO Class 8 | ISO Class 7 | ISO Class 5 |
|---|---|---|---|
| Maks partikel ≥0.5µm/m³ | 3,520,000 | 352,000 | 3,520 |
| Air Changes/Hour | 15-25 | 30-60 | 150-240 |
| HEPA Coverage | 30-50% | 50-80% | 100% (laminar) |
| Panel yang Direkomendasikan | PIR 50mm | PIR 75-100mm | PIR/Rockwool 100mm |
| Estimasi Biaya/m² (2026) | Rp 4-6 juta | Rp 7-12 juta | Rp 15-25 juta |
| Aplikasi Umum | Assembly elektronik | Farmasi non-steril | Semikonduktor, obat steril |
Aspek Keamanan yang Wajib Diperhatikan
Keamanan clean room mencakup tiga dimensi: keamanan produk (bebas kontaminasi), keamanan personel (paparan bahan berbahaya), dan keamanan kebakaran. Desain yang aman harus mencakup:
- Pressure cascade dari bersih ke kotor — udara selalu mengalir dari zona lebih bersih ke zona lebih kotor, mencegah kontaminasi silang. Differential pressure minimal 10-15 Pa antar zona.
- Material panel fire-rated — PIR panel dengan fire rating B1 atau rockwool panel dengan rating A. Hindari EPS panel untuk clean room karena mudah terbakar dan menghasilkan toxic smoke.
- Sistem alarm & interlock pintu — pintu antar zona harus interlocked (tidak bisa dibuka bersamaan) untuk menjaga pressure cascade. Tambahkan alarm visual/audio saat tekanan turun di bawah threshold.
- Jalur evakuasi yang jelas — clean room seringkali labirin tertutup. Pastikan exit sign, emergency lighting, dan jalur evakuasi bebas halangan.
- Gas & chemical monitoring — sensor gas untuk mendeteksi kebocoran refrigerant, gas steril (EtO, H₂O₂), atau pelarut yang digunakan dalam proses.
Pertanyaan Umum (FAQ)
Apa material dinding terbaik untuk clean room farmasi?
Sandwich panel PIR dengan metal skin stainless steel atau GI sheet berlapis PVDF coating. Permukaan halus, tahan disinfektan rutin, non-porous, dan fire rating B1. Untuk area yang sering dicuci dengan bahan kimia agresif, pilih stainless steel 304 food-grade.
Berapa biaya membangun clean room ISO Class 7 di Indonesia?
Estimasi 2026 berkisar Rp 7-12 juta per m² untuk konstruksi lengkap: panel dinding & plafon, AHU + HEPA filter, lantai epoxy, electrical, dan commissioning. Biaya bervariasi tergantung spesifikasi material, kompleksitas layout, dan lokasi proyek.
Apakah clean room kecil lebih hemat energi secara otomatis?
Tidak selalu. Clean room kecil dengan klasifikasi tinggi (ISO 5) justru bisa lebih boros per m² karena air change rate tinggi dan beban fan besar di ruang terbatas. Kuncinya adalah right-sizing: desain sesuai kebutuhan proses, bukan sekadar mengecilkan ruangan.
Bagaimana cara mengurangi konsumsi listrik clean room tanpa mengorbankan keamanan?
Tiga langkah paling efektif: (1) Pasang VSD pada fan AHU untuk menyesuaikan kecepatan saat beban rendah, (2) Gunakan HEPA filter low-pressure-drop generasi terbaru, (3) Optimalkan air change rate — banyak clean room over-designed, turunkan ACH sesuai validasi aktual, bukan asumsi konservatif.
Kesimpulan
Clean room yang efisien dan aman dimulai dari perencanaan desain yang tepat: pilih material sandwich panel sesuai klasifikasi dan risiko, investasikan di sistem HVAC dengan kontrol cerdas, dan jangan kompromikan aspek keselamatan demi penghematan jangka pendek. Kesalahan desain kecil bisa berakibat biaya operasional membengkak atau kontaminasi produk yang merugikan.
